PCB厂资讯:模特走T台压力有多大?让这套穿戴设备告诉你
维密超模,一直是PCB厂小编心目中向往的女神。模特,也理所当然,被认为是一种吃青春饭的简单职业,有人帮我们穿衣服、化妆、打扮好一切,而模特要做的事情就是到T台上走几步展示最新的服装,让人拍照这么简单。但是其实,模特这份职业并不容易,并不像看起来那么简单,同样有很大的压力。
所以,为了让外界都能了解模特行业的压力,在本届巴黎时装周上,英特尔与时尚公司联手打造了一套可穿戴设备,而这款设备能够让模特在T台上走秀时,向观众展示自己的压力水平。

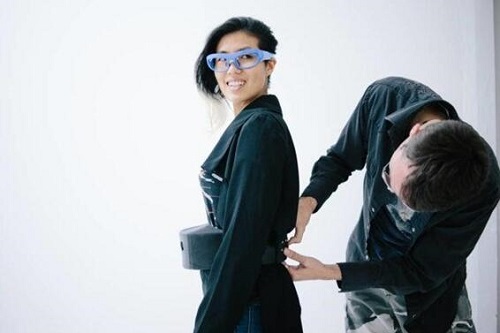

据PCB厂小编所知,这套可穿戴设备包括一副智能眼镜和一条智能腰带,眼镜的部分将具有脑电图扫描功能,能够读取模特的脑电波,而在鼻梁的部分还内置了光学心率传感器以及麦克风,用来追踪模特的心跳和呼吸频率。这些传感器和模块会将收集到的数据进行处理,然后发送到智能要带上,这些腰带是通过3D打印技术制造的。

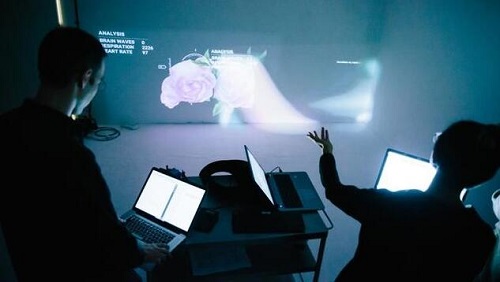

而在腰带的部分还额外内置了英特尔Atom处理器和微型投影仪,可以通过动画和画面的形式显示模特的实时压力水平。同时,这台设备还会告诉模特们应该如何缓解自己的压力,并且告诉模特们一些基本的呼吸技巧,然后还可以看到自己实时的压力变化情况。
虽然现在PCB厂小编不太确定这样的可穿戴设备会在生活中出现,但是至少发现了另一种将时尚与科技结合的方式。
ps:部分图片来源于网络,如有侵权,请联系我们删除
