线路板微小孔深孔镀铜技术

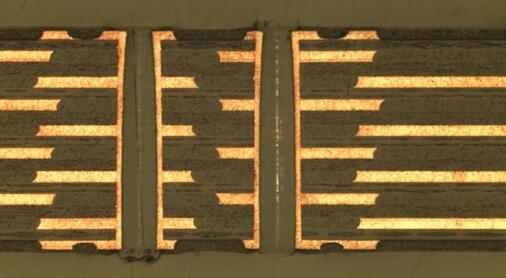

在线路板行业中一般将板厚/孔径比大于6:1的孔称为深孔。即1.5mm厚的线路板,孔径小于0.25mm即为深孔。在镀深孔时,要使整个孔壁的镀层均匀是很困难的事,因为孔径小,孔深,镀铜时电力线分布不均匀,而且镀液在孔内不易流动交换,易在孔壁发生气泡,因此微小孔的深孔镀铜除采用高分散能力的镀液外,还要在电镀设备上实现孔内镀液畅通交换,这可采用强烈机械搅拌、振动、超声和水平喷镀、脉冲镀等技术。另外还要注意孔壁的镀前处理以提高孔壁的湿润性。
解决线路板微小孔深孔镀铜问题需要减小板厚/孔径比,使之≤1。另一方法是采用化学镀,使孔壁镀铜不受电力线分布不均匀的影响,得到孔壁均匀的化学镀层。还有采用直接电镀技术。
线路板直接电镀取消印制板化学镀铜工艺,不使用甲醛、EDTA和胶体钯活化。利用孔中形成的导电膜进行直接电镀,不仅减少了使用的有害化学药品,有利于环境保护,而且简化了工艺,缩短生产周期,提高生产交效率,降低了生产成本,并提高了互连可靠性。这是因为没有了化学镀铜层后,电镀铜的延展性,致密性优于化学镀铜层。
