汽车天线PCB设计中常见的加工工艺及其注意事项
我们可以看到常见的印刷电路板类型有高多层板、HDI板、刚挠结合板、高频板、金属基板、厚铜电源板等。它们各自具有不同的特点和应用场景:
高多层板:通常指层数较多的电路板,具有较高的布线密度和复杂的电路设计,适用于高端电子设备,如服务器、计算机等。
HDI板(High Density Interconnect):具有高密度的互连线路,能够实现更小的线宽和间距,提高电路的集成度和性能,广泛应用于手机、平板电脑等小型化电子设备。
刚挠结合板:将刚性电路板和柔性电路板结合在一起,具有可弯曲、折叠的特点,适用于需要空间节省和灵活性的应用,如航空航天、汽车电子等。
高频板:适用于高频信号传输的电路板,具有低损耗、高稳定性的特点,常用于通信设备、雷达等领域。
金属基板:具有良好的散热性能,适用于功率较大的电子设备,如LED照明、电源模块等。
厚铜电源板:能够承载大电流,具有较好的导电性能,主要用于电源供应等领域。
这些不同类型的印刷电路板在电子行业中都发挥着重要的作用,满足了各种不同电子设备的需求。对于我们微波设计而言,往往采用高频板。
多层板
多层板的层数:是根据其内部导电层的数量来界定的。通常,多层板的层数包括顶层(Top Layer)、底层(Bottom Layer)以及中间的若干个内层(Inner Layer)。例如,一个四层板就有顶层、底层和两个内层;一个六层板就有顶层、底层和四个内层,以此类推。

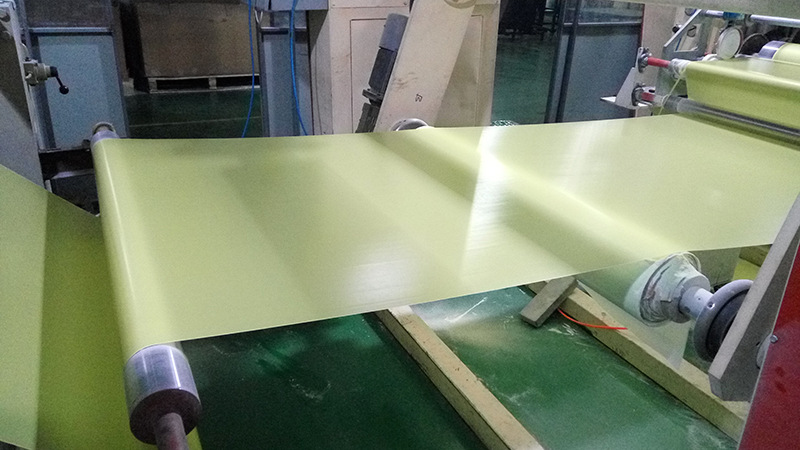

半固化片:又称 “PP 片”(Prepreg),是多层板生产中的重要材料。它是由树脂和增强材料(如玻璃纤维布)组成的片状材料。在生产过程中,树脂处于半固化状态,具有一定的粘性和流动性。在多层板的压合过程中,半固化片的树脂会进一步固化,将各层电路板粘结在一起,形成一个整体。
汽车天线PCB工艺能力
常见的汽车天线 PCB 工艺能力包括以下方面:
层数:能够制造的 PCB 层数,如双层、多层等。
板厚:可支持的 PCB 厚度范围。
最小线宽和线距:能够实现的最小导线宽度和导线之间的距离。
最小孔径:钻孔的最小直径。
表面处理:如喷锡、沉金、OSP 等,以保护铜箔并提高可焊性。
阻抗控制:精确控制 PCB 线路的阻抗,以满足高速信号传输的要求。
多层板压合:确保各层之间的粘结强度和电气性能。
防焊油墨:提供良好的绝缘和防焊保护。
丝印:清晰准确的丝印标识。
测试:包括通断测试、阻抗测试等,以确保 PCB 的质量。
特殊工艺:如盲埋孔、刚挠结合、高频材料应用等。
环保要求:符合相关的环保标准,如 RoHS 等。
PCB厂的不同,其生产工艺可能会有所差异,具体的工艺能力会根据客户的需求和产品的应用场景来确定。脂塞孔直径、过孔与内部信号线的间距、铜厚等都有明确的数值可供参考。
ps:部分图片来源于网络,如有侵权,请联系我们删除
