独家分享：解析汽车软硬结合板的具体应用
众所周知，汽车会行驶在夏季炎热的吐鲁番，也会行驶在冬季寒冷的黑河。温度的冲击变换，会造成材料的热胀冷缩，经过多次冷热冲击，连接器可能会出现松动。同时汽车行驶过程中，会带来各种频率的振动传导到各个部分，车载电子设备也需要满足冲击振动的要求。
汽车软硬结合板（Rigid-Flex PCB）是一种将刚性电路板和柔性电路板结合在一起的特殊印制电路板，在汽车电子领域有着广泛的应用。汽车软硬结合板通常由刚性部分和柔性部分组成。刚性部分一般采用玻璃纤维增强的环氧树脂等材料，具有较高的机械强度和稳定性，可用于安装电子元件和提供支撑。柔性部分则采用聚酰亚胺等柔性基材，具有可弯曲、可折叠的特性。
汽车刚柔板应用领域：
汽车仪表板：用于连接各种仪表和显示屏，实现数据的传输和显示。软硬结合板可以根据仪表板的形状进行弯曲和折叠，实现紧凑的设计。
汽车娱乐系统：包括音响、导航、多媒体等设备。软硬结合板可以将这些设备连接在一起，提供稳定的信号传输和电源供应。
汽车安全系统：如安全气囊、制动系统、车身稳定系统等。软硬结合板可以在这些关键系统中提供可靠的电路连接，确保系统的正常运行。
汽车传感器：用于检测车辆的各种状态参数，如温度、压力、速度等。软硬结合板可以将传感器与电子控制单元连接起来，实现数据的采集和处理。
新能源汽车：在新能源汽车中，软硬结合板可以用于电池管理系统、电机控制系统等关键部件，提高系统的集成度和可靠性。

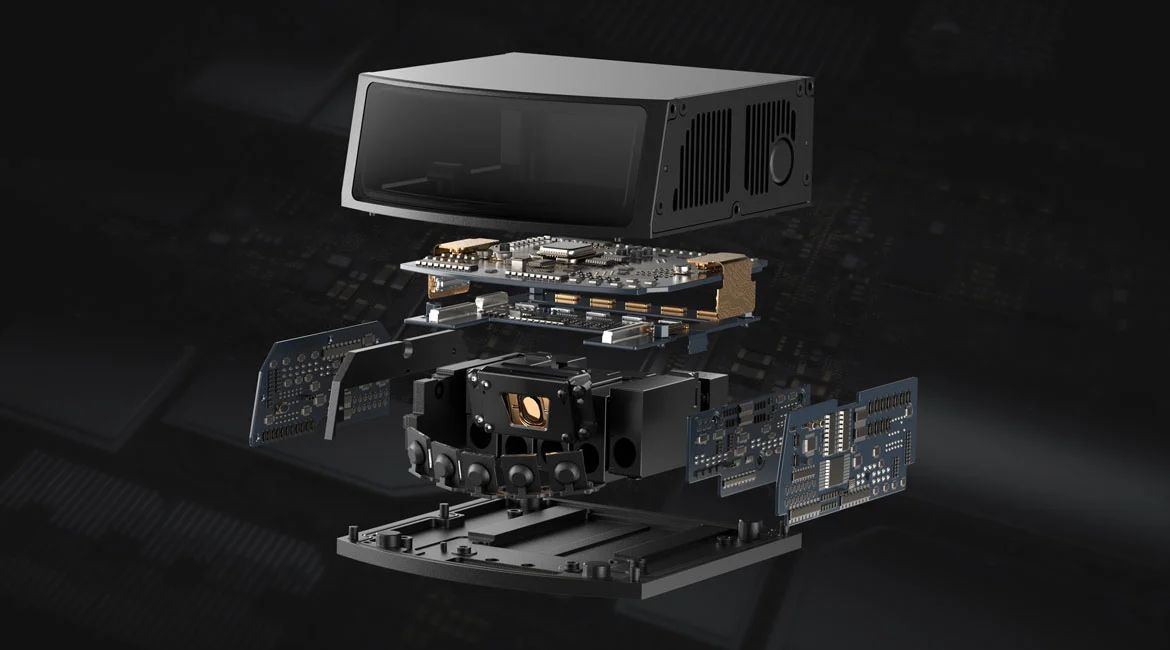

软硬结合板在激光雷达中的应用
激光雷达做为汽车的重要部件，在可靠性和耐久性方面有更高的要求，使用软硬结合（刚挠）板可大幅降低互连点失效带来的产品故障，而且可以提高产品抗冲击和振动的能力。
软硬结合（刚挠）板具有良好的耐化学腐蚀和抗紫外线能力。散热方面与使用连接器相比，可以直接延伸PCB的铜面积，扩大PCB的散热面积，减小热阻，让产品工作时产生的热量更快扩散出去。提升产品的散热性能。
总之，汽车软硬结合板作为一种先进的印制电路板技术，在汽车电子领域具有重要的应用价值。随着汽车电子技术的不断发展和进步，汽车软硬结合板的市场需求也将不断增长。同时，制造商需要不断提高技术水平和生产能力，降低成本，提高质量，以满足汽车行业对高性能、高可靠性电子解决方案的需求。
ps:部分图片来源于网络，如有侵权，请联系我们删除
