汽车天线PCB该如何选择呢?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:480发布日期:2024-11-22 09:49【

随着无线设计中消费者对最新和最好的的无线技术的需求与日俱增, 对那些可以很容易地安装在无线通信产品中的PCB天线的需求也变得越来越大。

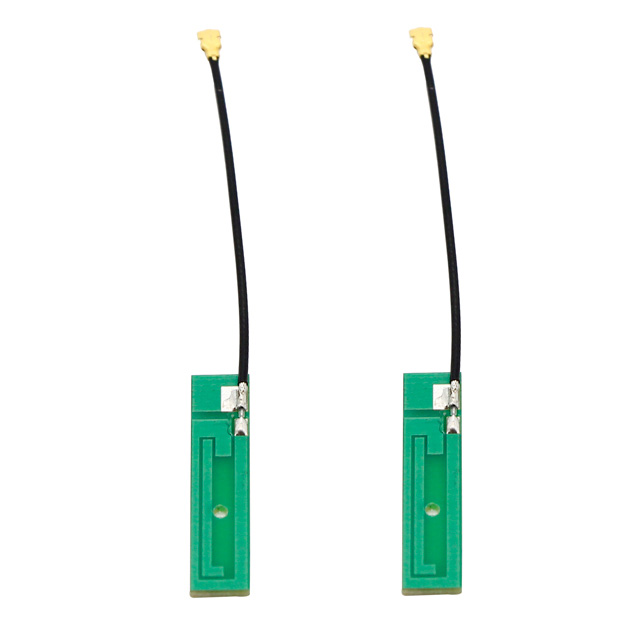

天线是许多无线系统的关键组件,印刷电路板(PCB)天线由于体积小,易于与其他高频电路集成因而在行业中有着广泛的应用。

天线PCB的性能和一致性在很大程度上取决于其基础电路层压板的质量,其尺寸非常大程度上取决于天线的目标频率和波长。

无论是从个人通信系统(PCS),物联网(IoT)应用,再到汽车电子控制和安全系统,这些系统对于无线应用的需求毫无疑问是非常旺盛的。

随着工作频率越来越高,从PCS应用的2.4GHz频段到汽车高级驾驶辅助系统(ADAS)的毫米波(mmWave)频率,到处都需要天线。

这就是PCB天线施展拳脚的地方 - 设计人员经常将它们作为实际解决方案来应对不断增长的无线应用。

选择汽车天线 PCB 可以从以下三个主要方面考虑:

一、性能方面

高频特性:

汽车天线PCB通常需要处理高频信号,因此 PCB 材料应具有低介电常数和低损耗角正切,以减少信号在传输过程中的衰减和失真。例如,罗杰斯(Rogers)等高频率板材是不错的选择,它们能在高频下保持良好的信号传输性能。

关注 PCB 的阻抗控制。精确的阻抗控制对于确保信号的完整性至关重要,特别是在高频应用中。阻抗不匹配可能导致信号反射和衰减,影响天线的性能。

信号干扰抗性:

汽车内部电子设备众多,容易产生电磁干扰。选择具有良好屏蔽性能的 PCB 材料或采用特殊的屏蔽设计,如接地层、屏蔽罩等,可以减少外部干扰对天线信号的影响。

考虑 PCB 的布线设计,避免信号线路与干扰源(如电源线、电机等)过于接近,以降低串扰的风险。

可靠性:

汽车在各种环境条件下运行,PCB 必须能够承受高温、低温、湿度、振动等考验。选择具有高耐热性、耐湿性和机械强度的材料,确保 PCB 在恶劣环境下仍能稳定工作。

检查 PCB 的制造工艺和质量控制,确保产品的一致性和可靠性。例如,采用高质量的焊接工艺、严格的质量检测标准等。



二、尺寸与安装方面

空间限制:

汽车内部空间有限,天线 PCB 的尺寸应根据安装位置和空间要求进行选择。在设计阶段,要充分考虑汽车的结构和布局,确保 PCB 能够安装在合适的位置,同时不影响其他部件的正常工作。

对于一些紧凑型汽车或特殊车型,可能需要定制尺寸较小的 PCB,或者采用柔性 PCB 以适应复杂的安装环境。

安装方式:

汽车天线线路板的安装方式,是通过螺丝固定、粘贴还是其他方式。不同的安装方式对 PCB 的结构和强度有不同要求。例如,螺丝固定需要在 PCB 上预留安装孔,而粘贴方式则要求 PCB 背面具有良好的粘性和耐热性。

考虑安装的便捷性和可维护性。如果需要在后期对天线进行维修或更换,选择易于拆卸和安装的 PCB 设计将更加方便。

与其他部件的兼容性:

确保天线 PCB 与汽车的其他电子系统和部件兼容。例如,与车载收音机、导航系统、蓝牙模块等的接口匹配,以及与汽车的电源供应和接地系统的连接兼容性。

在设计 PCB 时,要考虑与其他部件的电磁兼容性,避免相互干扰。可以通过合理的布局、屏蔽和滤波等措施来提高兼容性。



三、成本方面

材料成本:

不同的 PCB 材料价格差异较大。在选择材料时,要综合考虑性能和成本。例如,虽然高性能的板材可能提供更好的信号传输性能,但价格也相对较高。根据汽车天线的具体要求和预算,选择合适的材料可以在满足性能需求的同时控制成本。

考虑 PCB 的层数和尺寸对成本的影响。一般来说,层数越多、尺寸越大的 PCB 成本越高。在设计阶段,可以通过优化布局、减少层数等方式降低成本。

制造成本:

不同的制造工艺和厂家的报价也会有所不同。选择具有丰富经验和良好口碑的 PCB 制造商,可以确保产品质量的同时获得合理的价格。

考虑批量生产的成本效益。如果需要大量生产汽车天线 PCB,可以与制造商协商批量折扣,以降低单位成本。

后期维护成本:

考虑天线 PCB 的可靠性和可维护性对后期成本的影响。如果 PCB 容易出现故障或损坏,将增加维修和更换的成本。选择质量可靠、易于维护的 PCB 可以降低后期成本。

了解制造商的售后服务和技术支持情况。在使用过程中,如果出现问题,能够及时获得制造商的支持和解决方案,可以减少因故障导致的停机时间和损失。



ps:部分图片来源于网络,如有侵权,请联系我们删除
