指纹识别软硬结合版的产品设计管控
传统的安全保护方式，包括手机密码、邮箱密码、门锁密码、密码箱密码等，随着科学技术水平的不断提高，传统安全保护方式在便捷性、安全可靠性已经不能满足消费者的需求。因此出现了生物识别技术，指纹识别是生物识别的一种，其基于人体生物特征的唯一性，将比我们传统的安全保护更简单、可靠，所以被广泛应用于智能手机、平板电脑等智能终端领域。

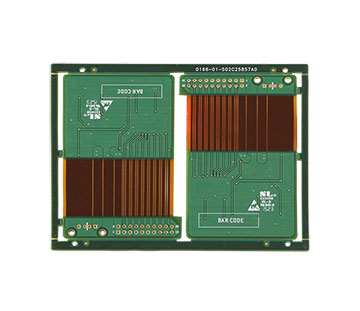

随着智能电子产品的发展，对于安全性提出了更高的要求，所以指纹识别类模组及其他安全应用技术产品的应用必将越来越广泛。FPC和刚挠结合产品可实现电子产品的弯曲组装，被广泛应用于指纹识别模组设计，随着指纹识别模组应用需求的增长，该类设计的FPC及刚挠结合板必然也将得到快速的发展。根据产品功能的不同，指纹识别产品的设计也不同，从目前指纹识别模组产品的设计来看，主要分为挠性板（FPC）和刚挠结合板，FPC流程简单、成本低，而刚绕结合板由于自带补强，可以实现正反面同一位置SMT，成本相对比FPC高，目前两种设计都有在智能手机中应用。
.jpg)
目前智能手机中应用最为广泛的是电容式指纹识别方案，由于指纹芯片的特殊性，需要对不同设计的产品进行不同的管控。
1.为了保证IC贴装的平整度，对空板的平整度也有较高的要求，普通空板产品的平整度一般为±0.10mm，由于指纹识别的特殊应用，一般客户设计时会要求在指纹识别含钢片的位置，平整度按照±0.05mm进行管控。所以对这类设计的指纹识别软硬结合板，要特别注意板面平整度的管控。
2.对于指纹识别的产品，大多数都要求钢片贴装，钢片的作用是起到两个作用，一是起到提高FPC支撑强度的作用，为组装提供硬度和精度保证。二是钢片作为金属，起到防静电的作用。钢片贴装的精度会对指纹识别的效果和组装的精度有影响，所以在贴装时要特别控制。
3.对于指纹识别产品，由于芯片的特殊性，核心管控点在于静电管控，静电管控的好坏直接影响指纹识别的效果和速度。为了实现对静电性能的管控，一般设计时都会对指纹芯片部位及整个接地网络的钢片接地阻值进行特殊管控，一般要求阻值控制在2Ω或3Ω以下。
ps:部分图片来源于网络，如有侵权，请联系我们删除
