软硬结合板的常规做法

文章来源:进和作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:20738发布日期:2016-04-01 10:34【

软硬结合板的常规做法以及特例分析
常规做法:软板(单双面板、多层板)和软硬结合板
软板(单双面板、多层板)
一.单面板:普通单面板和单面双接触板
1. 普通单面板:有胶基材和无胶基材
叠构:   ①有胶基材                      ②无胶基材

基本流程:下料→化学清洗→贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→下料→贴补强→层压→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。
2. 单面双接触板
⑴上下保护膜开口在同一区域时的做法:CC+CU+CC(纯铜箔+保护膜)。
此时镂空处线宽不能小于8mil;且为防止飘线,CC要压住线路至少20mil;另外要注意上下保护膜错开防止断线。
叠构:纯铜箔+保护膜

基本流程:下料→钻孔包装→钻孔→首检/每小时抽检→下料→贴下保护膜→层压→首检/每小时抽检→化学清洗→两面贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。
⑵上下保护膜开口不在同一区域时的做法:CU+CC(无胶基材+保护膜)。此时CC的胶只能用环氧胶,不可用压克力胶;是走蚀刻PI线。
叠构:无胶基材+保护膜

基本流程:下料→化学清洗→贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→化学清洗→两面贴抗KAPTON ETCH干膜→曝光→显影→首检/每小时抽检→预浸→蚀刻KAPTON→首检/每小时抽检→去膜→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。
二.双面板:普通双面板和双面Air-gap板
1.普通双面板:有胶基材和无胶基材

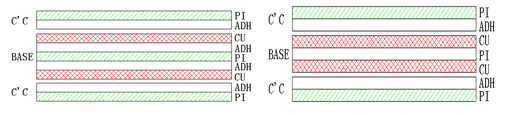

叠构:   ①有胶基材                          ②无胶基材(Shadow两遍)

基本流程:下料→钻孔包装→钻孔→首检/每小时抽检→Shadow→(图形电镀时在此增加:两面贴干膜→曝光→显影→首检/每小时抽检)→镀铜(整板电镀)→首检/每小时抽检→(图形电镀时在此增加:去膜→首检/每小时抽检)→化学清洗→两面贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。

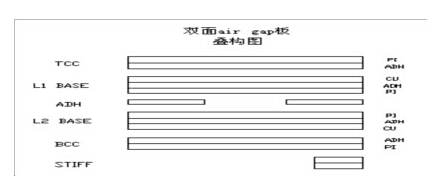

2.双面Air-gap板:有胶基材和无胶基材
叠构:   ①有胶基材                              ②无胶基材(Shadow两遍)

基本流程:下料→叠板→预压→下料→叠板层压→首检/每小时抽检→二次钻孔→首检/每小时抽检→裁边→Shadow→(图形电镀时在此增加:两面贴干膜→曝光→显影→首检/每小时抽检)→镀铜(整板电镀)→首检/每小时抽检→(图形电镀时在此增加:去膜→首检/每小时抽检)→化学清洗→两面贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。
三.三层板:普通三层板和三层Air-gap板
1.普通三层板:有胶基材和无胶基材
叠构:①有胶基材
           双面板+单面板                   单面板+单面板+单面板

②无胶基材(Shadow两遍)
双面板+单面板                         单面板+单面板+单面板

制作方式:对于单+单+单结构、首先要将两张单面基材压合成双面基材(如图I)。采用辅助底片、三明治做法。
基本流程:下料→叠板→层压→首检/每小时抽检→二次钻孔→首检/每小时抽检→裁边→烘烤120℃ 2hour→电浆回蚀→首检/每小时抽检→Shadow→(图形电镀时在此增加:两面贴干膜→曝光→显影→首检/每小时抽检)→镀铜(整板电镀)→首检/每小时抽检→(图形电镀时在此增加:去膜→首检/每小时抽检)→化学清洗→两面贴干膜→曝光→显影→首检/每小时抽检→蚀刻→首检/每小时抽检→去膜→首检/每小时抽检→AOI→化学清洗→烘干120℃15Min→下料→贴上保护膜→层压→首检/每小时抽检→自动认位打孔→首检/每小时抽检→化学清洗→表面处理→首检/每小时抽检→刀模分割→首检/每小时抽检→ET→钢模冲切外形→首检/每小时抽检→FQC→QA→包装出货。
2. 三层Air-gap板:有胶基材和无胶基材
叠构:   ①有胶基材                                 ②无胶基材(Shadow两遍)

制作方式:同普通三层板。
基本流程:同普通三层板流程。
四. 四层板:普通四层板和四层Air-gap板
1.普通四层板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:采用三明治做法,先叠板内层再压合外层。
基本流程:同三层板基本流程。
2.四层Air-gap板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:采用三明治做法,先叠板内层再压合外层。
基本流程:同三层板基本流程。
五. 五层板:普通五层板和五层Air-gap板
1.普通五层板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:首先内层线路L2/L3、L4/L5走双面板流程,其中L5用辅助底片;然后总叠板(需打铆钉),做L1和L5的线路。
基本流程:同三层板基本流程。
2.五层Air-gap板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:首先内层线路L2/L3、L4/L5走双面板流程,其中L5用辅助底片;然后通过叠板孔进行总叠板(需打铆钉),做L1和L5的线路。
基本流程:同三层板基本流程。
六. 六层板:普通六层板和六层Air-gap板
1.普通六层板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:首先内层线路L2/L3、L4/L5走双面板流程,三明治做法;然后通过叠板孔进行总叠板(需打铆钉),最后做L1和L6的线路。
基本流程:同三层板基本流程。
2.六层Air-gap板:有胶基材和无胶基材
叠构:①有胶基材(图略)    ②无胶基材(Shadow两遍,图略)
制作方式:首先内层线路L2/L3、L4/L5走双面板流程,三明治做法;然后通过叠板孔进行总叠板(需打铆钉),最后做L1和L6的线路。
基本流程:同三层板基本流程。
七. 六层板以上的依此类推,不一一列举。
软硬结合板
一.软硬结合板

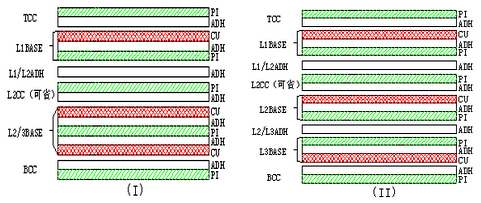

叠构:


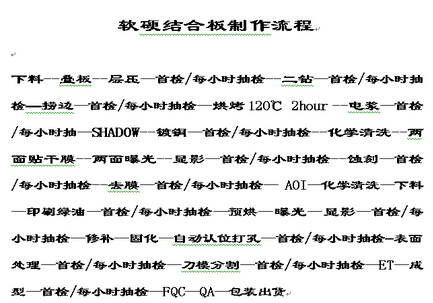

基本流程:

 两个内层BASE的压合
三明治做法做内层线路
压L2/L3的保护膜
预压两个外层的胶
叠上两个外层后层压
二次钻孔
镀铜
外层DES
压合外层的保护膜


特例分析:
案例一.

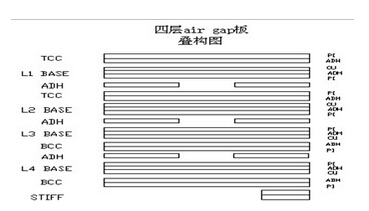

四层AIR-GAP的制作流程

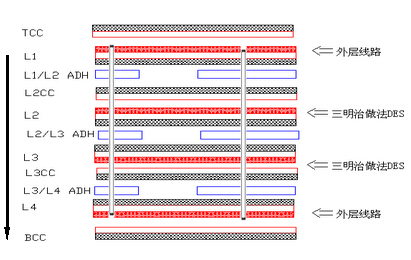

制作流程:
其他
注意点:
各层的面别,  层压与预压的区别,
AIR-GAP绝对不允许在AIR-GAP处有导通孔。
两次二次钻孔的不同,如何保证层间对位的。

案例二.

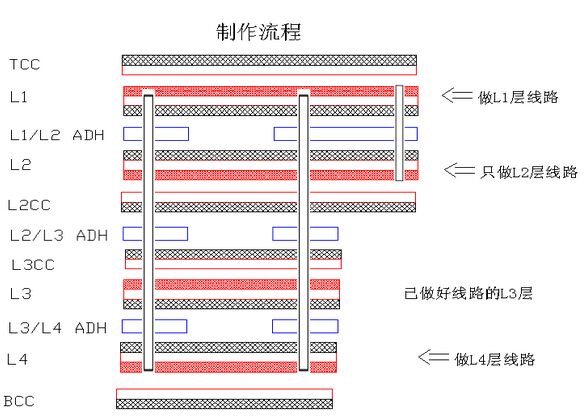

L1/L2 、L1/L4 盲孔HINGE FLEX的制作方法
说明:此HING FLEX是一个有1-2层之间通孔与1-4层间通孔的盲孔板。



●此类板子的制作难点:有两次钻孔,L1层线路需要对两次钻出的孔对位,同时不允许出现孔破。如下图:

●此第一层线路需要同时对准L1/L2与L1/L4层两次钻出的通孔。由于板子的涨缩与层间对准度的原因同时对准十分困难。
●此类板子在改善方案:
•此为四层板,L1/L2的PTH孔能否改成L2/L3通孔。
•对于两次分开钻的PTH孔对应的VIA-HOLE PAD尽量的加大。
•设计时的注意点是,基准层必须要以L2层为基准。(同样是对位的问题,同时二次钻孔时要MIRROR)POLIT孔与二次钻孔定位孔放在L2层。

案例三.
一四层四层板的做法

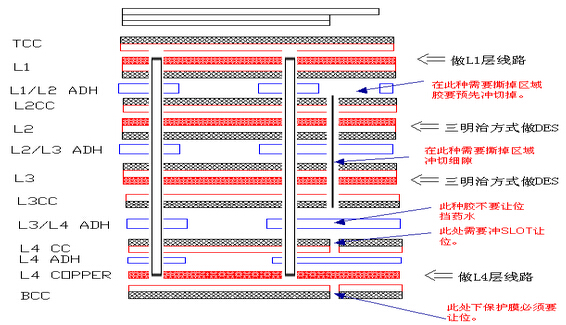

具体做法如下:所经过的生产流程与四层AIR-GAP板的流程大体相同,只是增加中间冲切细隙与需要撕废料的步骤。

注意点:
•对于SLOT让位槽的要求:双面air-gap板则是冲细隙,多层板做SLOT让位槽。
案例四.

附加:
FPC 弯折及影响因素

FPC的组成(双面):


FPC的组成(四层):

柔性板的特点: FPC被广泛应用在需要动态结构的场合中,耐弯折性能和抗拉扯性是其最大的特点!
弯折的影响因素:
n1.铜的结构:压延铜有比ED铜更好的抗拉性能,在需弯折和拉扯的场合,一般需用压延铜!
n2.最小张力疲劳:为使线路中的铜能够得到最小的张力疲劳,FPC的压合结构需平衡!
n3.弯折半径:弯折半径大的话,可以减少应力点的张力,可以加大弯折寿命!
4.FPC厚度:FPC厚度薄可以减少铜线的应力
其他因素:
1.表面,边缘平滑,压力点
2.应力的集中点
3.胶的厚度,过度挤压和胶少都会导致不平衡
4.分层,结构不好可能会导致线路快速破坏
5.可痕、PI边缘不平滑会导致撕裂
6.操作不当,铜的皱折
7.STF 结构不当,影响弯折区域
8.铜的表面处理会导致结构不平衡

ps:部分图片来源于网络,如有侵权,请联系我们删除
