PCB在特殊环境下的可靠性如何保障?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:62发布日期:2025-03-24 10:22【

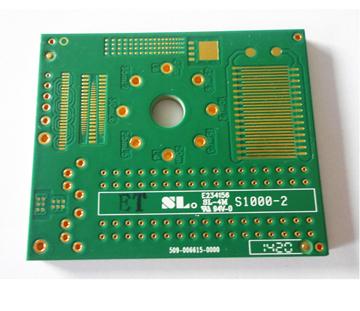

PCB(印刷电路板)作为电子产品的核心组件,其可靠性直接影响设备的性能和寿命。在高温、高湿、振动、腐蚀等特殊环境下,PCB可能面临材料老化、信号失真、机械损伤等问题。为了确保PCB在恶劣条件下的稳定运行,需要从设计、材料选择、制造工艺和测试验证等多个方面采取针对性措施。本文将从这些角度探讨如何保障PCB在特殊环境下的可靠性。

1. 材料选择:适应特殊环境需求

PCB的可靠性首先取决于材料的选择。在特殊环境下,材料需要具备更高的耐温性、耐湿性和抗腐蚀性:

基材选择:在高温环境下,可选择耐高温的聚酰亚胺(PI)或陶瓷基板;在高湿环境下,优先选择吸湿率低的材料。

铜箔处理:采用高纯度铜箔,并通过表面处理(如化学镀镍金)增强其抗腐蚀能力。

覆盖膜与阻焊层:选择耐高温、耐化学腐蚀的覆盖膜和阻焊层,以保护线路免受环境影响。

2. 设计优化:提升抗环境能力

在PCB设计阶段,通过合理的布局和布线优化,可以有效提升其在特殊环境下的可靠性:

热管理设计:在高温环境下,合理布置发热元件,增加散热铜箔和热过孔,避免热量集中。

抗振动设计:在振动环境下,采用加固焊盘、增加支撑点或使用柔性连接器,减少机械应力对PCB的损伤。

防潮设计:在高湿环境下,避免在PCB边缘布置敏感元件,并增加防潮涂层或密封处理。



3. 制造工艺:确保工艺稳定性

电路板制造工艺的可靠性至关重要,尤其是在特殊环境下,工艺缺陷可能被放大:

精密蚀刻与钻孔:确保线路和孔位的精度,避免因工艺偏差导致信号失真或机械强度下降。

层压工艺:在多层板制造中,严格控制层压温度和压力,避免分层或气泡问题。

表面处理:采用抗氧化、抗腐蚀的表面处理工艺,如沉金、沉银或OSP(有机保焊膜)。

4. 测试验证:模拟环境下的可靠性评估

PCB制造完成后,需要通过一系列测试验证其在特殊环境下的可靠性:

环境测试:包括高温高湿测试(如85℃/85% RH)、温度循环测试、冷热冲击测试等,评估PCB在极端环境下的性能。

机械测试:通过振动测试、冲击测试和弯曲测试,验证PCB的机械强度。

电气测试:在高低温环境下进行信号完整性测试,确保PCB在温度变化时仍能稳定工作。



5. 防护措施:增强PCB的环境适应性

在实际应用中,可以通过额外的防护措施进一步提升PCB的可靠性:

三防漆涂覆:在PCB表面涂覆三防漆(防潮、防盐雾、防霉),增强其抗环境能力。

密封与封装:对PCB进行密封处理或使用防水封装,防止湿气和腐蚀性气体侵入。

散热设计:在高温环境下,增加散热片或风扇,优化PCB的散热性能。

线路板在特殊环境下的可靠性保障是一个系统工程,需要从材料选择、设计优化、制造工艺和测试验证等多个环节入手。通过采取针对性的措施,可以有效提升PCB在高温、高湿、振动等恶劣条件下的稳定性和耐久性,确保电子设备在各种环境中都能可靠运行。对于工程师而言,深入理解这些技术要点,结合实际需求进行优化设计,是保障PCB可靠性的关键。
