手机无线充线路板,怎样攻克发热难题?
在智能手机功能日益强大,电池续航压力渐增的当下,无线充电技术因其便捷性受到广泛青睐。然而,手机无线充线路板在工作时产生的发热问题,不仅影响充电效率,还可能对手机电池寿命和使用安全构成威胁。那么,手机无线充线路板究竟怎样攻克这一发热难题呢?
手机无线充线路板从材料选用角度来看,高品质的绝缘材料是关键。无线充线路板在传输电能过程中,电流通过线路会产生电阻热。选用低电阻、高导热的铜箔作为导电层材料,能有效降低线路电阻,减少焦耳热产生。例如,采用纯度更高、厚度更均匀的铜箔,相较于普通铜箔,可显著降低线路电阻,减少电能在传输过程中的损耗转化为热量。同时,在绝缘层材料选择上,像聚酰亚胺(PI)这类具有良好绝缘性能与一定导热能力的材料被广泛应用。它能在隔离电路的同时,将产生的热量快速传导出去,避免热量在局部积聚。
手机无线充PCB优化电路设计也是攻克发热难题的重要手段。合理规划电路布局,减少线路的迂回和交叉,能降低信号传输干扰,提高电能传输效率,从而减少因信号损耗导致的额外发热。例如,采用多层板设计,将功率电路与控制电路分层布局,避免功率电路大电流对控制电路的干扰,同时利用多层板之间的空间进行散热。此外,引入先进的电源管理芯片,精确控制充电电流和电压,使其在手机电池可承受范围内保持最佳充电状态。通过智能调节,避免过充、过流现象,减少不必要的能量损耗转化为热量,从源头降低发热风险。

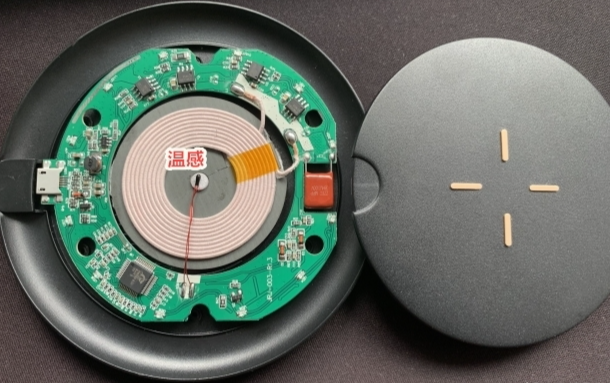

手机无线充电路板散热结构设计同样不容忽视。在无线充线路板上,常配备散热片或导热垫。散热片一般由铝合金等金属材料制成,具有较大的表面积,能够快速吸收线路板产生的热量,并将其散发到周围空气中。导热垫则填充在线路板与手机外壳之间,利用其良好的导热性能,将线路板热量传导至手机外壳,借助外壳较大的散热面积进行散热。部分高端手机还采用了液冷散热技术,在无线充线路板附近布置液冷管,管内冷却液在吸收热量后蒸发,通过循环流动将热量带至其他散热区域冷凝,实现高效散热,有效降低线路板温度。
此外,软件层面的优化也能助力解决发热问题。通过手机系统内置的智能散热管理程序,实时监测无线充线路板温度。当温度过高时,自动降低充电功率,减缓充电速度,避免温度持续攀升。待温度恢复正常后,再逐步提升充电功率,既保障充电安全,又在一定程度上满足用户充电需求。
PCB厂讲手机无线充线路板通过材料选用、电路设计优化、散热结构搭建以及软件协同等多维度手段,协同攻克发热难题,为用户带来更安全、高效、舒适的无线充电体验,推动无线充电技术不断完善与普及。
