手机无线充线路板:开启便捷充电新时代
手机无线充线路板是手机无线充电系统中的关键部件之一,它主要负责实现电能的传输和控制。以下是关于手机无线充线路板的详细介绍:

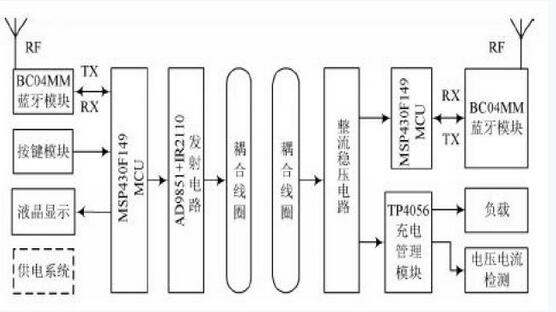

工作原理
手机无线充电主要基于电磁感应原理。无线充线路板包含发射线圈和接收线圈,当发射线圈通过一定频率的交流电时,会产生交变磁场。接收线圈在这个交变磁场中感应出电动势,从而产生电流,为手机电池充电。
主要组成部分
线圈:
发射线圈:通常位于无线充电器中,负责产生交变磁场。一般由铜等导电材料绕制而成,其形状、大小和匝数会影响充电效率和充电距离。
接收线圈:内置在手机中,感应发射线圈产生的磁场并转化为电能。接收线圈的参数需要与发射线圈相匹配,以确保高效充电。
控制芯片:
对充电过程进行精确控制,包括调节输出功率、监测充电状态、实现过充保护、过热保护等功能。
不同的控制芯片可能具有不同的特性和功能,一些高端芯片还可以支持快速充电协议。
电容、电阻等电子元件:
电容用于滤波、稳压等作用,确保充电电流的稳定性。
电阻用于限流、分压等,保证电路的安全运行。
线路板类型
单层线路板:
结构简单,成本较低。通常适用于一些功率较小、对充电性能要求不高的无线充电器。
由于只有一层导电层,布线相对受限,可能会影响充电效率和稳定性。
多层线路板:
由多层导电层和绝缘层交替叠加而成。可以实现更复杂的布线,提高充电效率和稳定性。
适用于大功率、快速充电的无线充电器。成本相对较高。
制造工艺
设计:
使用专业的电子设计软件进行线路板布局设计,考虑线圈的位置、大小、布线规则以及电子元件的摆放等因素。
根据充电功率、效率、尺寸等要求进行优化设计。
材料选择:
选择高质量的导电材料(如铜箔)、绝缘材料(如 FR-4 板材)以及电子元件,确保线路板的性能和可靠性。
印刷电路板(PCB)制造:
通过光刻、蚀刻等工艺将设计好的线路图案转移到覆铜板上,形成导电线路。
进行钻孔、电镀等后续处理,安装电子元件。
测试与质量控制:
对制造好的无线充线路板进行功能测试,包括充电效率、输出功率、稳定性等方面的测试。
进行外观检查,确保线路板无缺陷、焊点良好。
手机无线充PCB应用优势

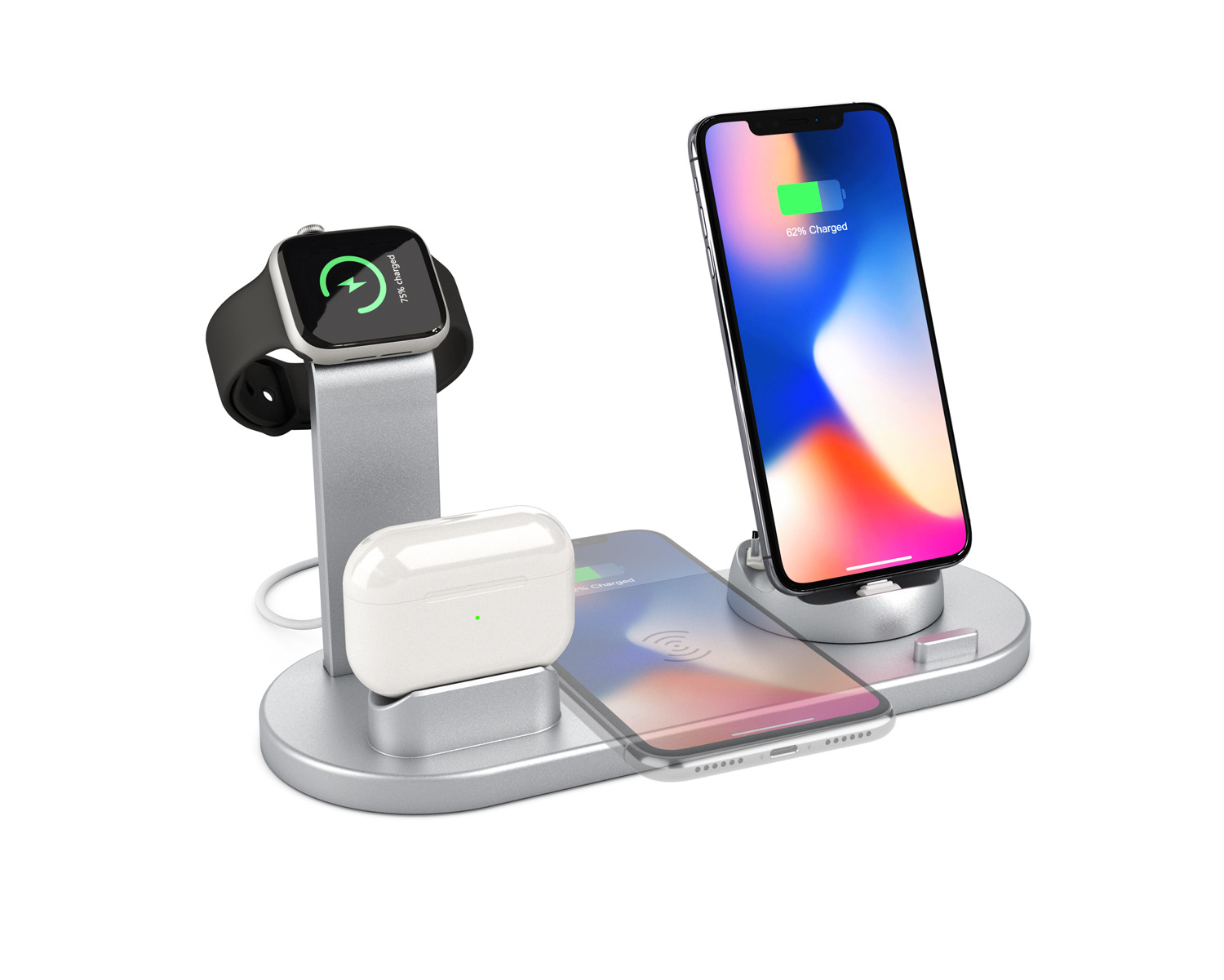

便捷性:无需使用充电线,只需将手机放置在无线充电器上即可充电,方便快捷。
减少接口磨损:避免了频繁插拔充电线对手机充电接口的磨损,延长手机使用寿命。
安全性:无线充电通常具有过充保护、过热保护等功能,提高了充电的安全性。
美观性:无线充电器可以设计得更加简洁美观,与现代家居和办公环境相融合。
发展趋势
提高充电效率:随着技术的不断进步,无线充线路板的充电效率将不断提高,缩短充电时间。
增加充电距离:研发更远距离的无线充电技术,使手机在一定范围内都能实现无线充电。
多功能集成:将无线充电与其他功能(如手机支架、音箱等)集成在一起,提高产品的实用性。
兼容性增强:支持更多不同品牌和型号的手机,实现通用无线充电。
