无线充电器电路板在不同行业中的应用案例有哪些?
无线充电器电路板在不同行业中的应用案例非常广泛,涵盖了消费电子、汽车电子、智能家居、医疗设备以及工业应用等多个领域,以下是一些具体的应用案例:
一、消费电子行业

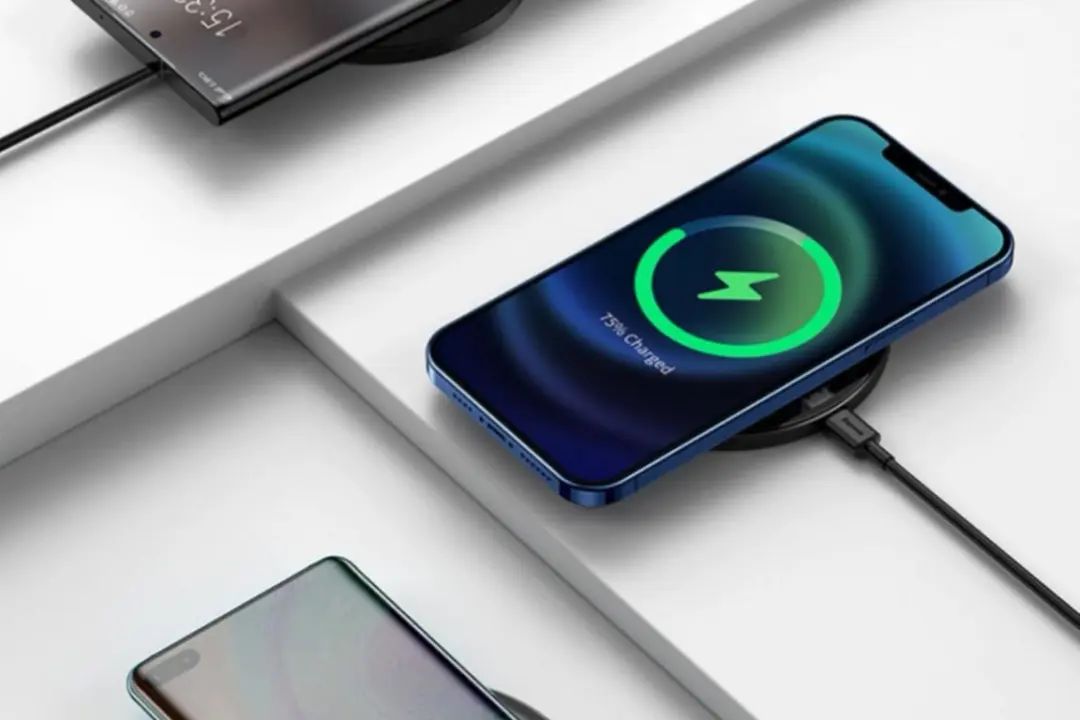

1、智能手机和平板电脑:智能手机和平板电脑是无线充电器电路板最常见的应用之一。用户只需将手机或平板放在无线充电板上,即可实现无需线缆的充电体验,这种便捷性使得无线充电在消费市场中大受欢迎。
2、可穿戴设备:如智能手表、无线耳机等可穿戴设备也支持无线充电,这些设备通常电池容量较小,但使用频率高,无线充电的便捷性对于提升用户体验具有重要意义。
二、汽车电子行业
1、电动汽车无线充电:电动汽车无线充电技术正在逐步成熟并商业化。
无线充PCB充电系统分为发射端(安装在地面或停车位)和接收端(安装在电动汽车底部)。当电动汽车停放在充电区域时,通过电磁感应原理实现电能的无线传输,这种技术减少了充电时的物理接触,提高了充电的便捷性和安全性。

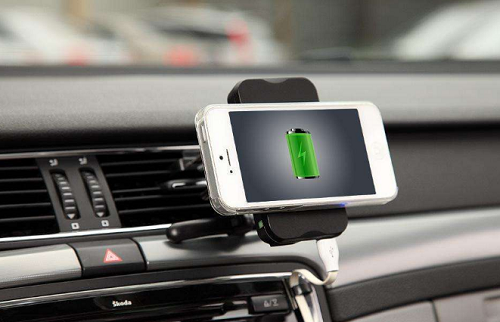

2、车载无线充电器:许多汽车PCB电路板厂商在车内集成了无线充电器,方便驾驶员和乘客为手机等设备进行无线充电,这种设计不仅提升了车内的科技感,还避免了传统有线充电带来的线缆杂乱问题。
三、智能家居行业
1、智能家居设备无线充电:在智能家居领域,无线充电技术也被广泛应用于各种智能设备中。例如,智能音箱、智能门锁等设备可以通过无线充电板进行充电,无需频繁更换电池或插拔充电线。
2、家具集成无线充电:一些高端家具如咖啡桌、床头柜等也集成了无线充电功能,用户只需将手机等设备放在家具上即可进行充电,这种设计不仅提升了家具的实用性,还增加了家居生活的便捷性。
四、医疗设备行业
1、医疗仪器无线充电:在医疗设备领域,无线充电技术被用于各种便携式医疗仪器的充电中。例如,心电图仪、血糖仪等设备可以通过无线充电板进行充电,避免了传统有线充电可能带来的交叉感染风险。
2、医疗机器人无线充电:医疗机器人如手术机器人、护理机器人等也采用了无线充电技术,这种技术使得机器人在执行任务时无需频繁返回充电站进行充电,提高了工作效率和安全性。
五、工业应用
1、工业设备无线充电:在工业领域,无线充电技术被应用于各种工业设备的充电中。例如,自动化生产线上的机器人、无人机等设备可以通过无线充电板进行充电,减少了人工干预和停机时间。
2、工业环境监测设备无线充电:一些工业环境监测设备如温度传感器、湿度传感器等也采用了无线充电技术,这些设备通常部署在不易接近或危险的环境中,无线充电技术使得维护人员无需频繁进入这些环境进行充电操作。
无线充线路板在不同行业中的应用案例非常丰富,随着技术的不断进步和成本的降低,无线充电技术将在更多领域得到广泛应用和推广。
