什么是软硬结合板?本文为你深入解析其结构特点与工艺流程

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:882发布日期:2024-10-23 09:23【

在电子设备制造领域,软硬结合板作为一种特殊的电路板,正逐渐成为许多高端电子产品的首选。它不仅融合了刚性电路板(PCB)的稳固性和柔性电路板(FPC)的灵活性,还带来了诸多设计上的优势。

本文将深入解析软硬结合板的基本概念、常见结构以及详细的工艺流程,帮助电子设备厂家的采购人员更好地理解和应用这一技术。

什么是软硬结合板?

软硬结合板,顾名思义,是将刚性电路板与柔性电路板通过特定的工艺结合在一起形成的特殊电路板。

这种结合不仅保留了刚性电路板的高强度、高可靠性和多层布线的优势,还赋予了电路板在特定区域的可弯曲、可折叠特性。

软硬结合板的出现,极大地拓宽了电路板的应用场景,特别是在需要节省空间、提高集成度、增强产品耐用性和灵活性的场合。

软硬结合板的主要制板材料包括硬性板材FR4(一种玻璃纤维增强的环氧树脂层压板)和柔性板材聚酰亚胺(PI)。FR4提供了必要的机械支撑和电气绝缘,而PI则赋予了电路板优异的柔韧性和耐温性。通过压合等工艺,将这两种材料有机结合在一起,形成了具有独特性能的软硬结合板。

软硬结合板的常见结构

软硬结合板的结构设计灵活多样,以满足不同产品的需求。以下是几种常见的结构类型:

1. 钢筋混凝土结构(类比):虽然这里的“钢筋混凝土”并非字面意义上的建筑材料,但软硬结合板在结构上的设计理念与之相似,即通过刚性部分(如FR4)和柔性部分(如PI)的结合,实现优势互补。刚性部分提供强度和稳定性,柔性部分提供灵活性和适应性。

2. 钢结构:在某些特殊应用中,软硬结合板可能采用类似钢结构的设计,即主要由钢材或其他高强度材料构成刚性区域,而柔性区域则保持不变。这种结构具有重量轻、施工速度快、可回收利用等优点。

3. 木结构:在轻型建筑或临时建筑的电子设备中,软硬结合板也可能采用木结构作为柔性区域的支撑,尽管这种应用相对较少。木结构软硬结合板具有重量轻、隔热性能好等特点。

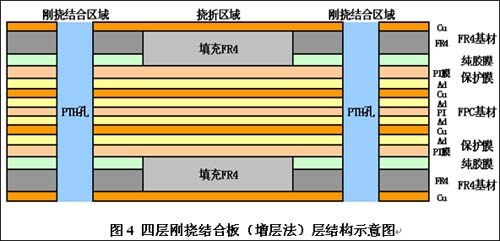

4. 复合结构:最常见且应用最广泛的软硬结合板结构是复合结构,如钢-混凝土复合结构、玻璃-钢复合结构等。这些结构通过不同材料的组合,充分发挥各自的优势,提高软硬结合板的整体性能。例如,在四层软硬结合板结构中,可能包括双层FPC基板、金手指、两层PCB基板以及FR4填充层,通过精密的设计实现刚性与柔性的完美结合。

软硬结合板厂的生产工艺流程

软硬结合板的生产工艺流程复杂且精细,涉及多个关键步骤,任何一个环节的失误都可能影响最终产品的质量。以下是一个典型的软硬结合板生产流程:

1. 开料与钻孔:首先,根据设计要求对FR4和PI等原材料进行开料和钻孔。这一步需要精确控制尺寸和位置,确保后续工序的顺利进行。

2. 压干膜与曝光:在覆铜板上压上干膜,并进行曝光处理,形成所需的线路图形。曝光后通过显影、蚀刻等步骤去除多余铜层,形成初步的线路板。

3. 软板与硬板结合:将制作好的FPC软板与PCB硬板进行叠层放置,通过精密的对位和压合工艺将它们结合在一起。这一步是软硬结合板生产的核心环节,需要严格控制压合参数,避免气泡和空洞的产生。

4. 后续加工:完成压合后,还需进行锣板边、钻孔、除胶渣、沉铜、电镀等一系列后续加工步骤。这些步骤旨在完善线路板的电气性能和机械性能,确保产品质量。

5. 表面处理与检测:最后,对软硬结合板进行表面处理(如印阻焊油墨、印字符等)和全面检测(如电测、外观检查等)。只有经过严格检测合格的产品才能出厂交付给客户。



软硬结合板的生产难点与优势

软硬结合板的生产难度主要体现在以下几个方面:一是材料特性的差异导致加工难度增加;二是复杂的结构设计对工艺控制提出了更高要求;三是生产工序繁多,良品率相对较低。然而,这些难点并没有阻挡软硬结合板在电子产业中的广泛应用。软硬结合板的优势显而易见:

节省空间:通过三维立体组装,有效减少电子产品的组装尺寸。

提高性能:结合刚性与柔性特性,提升产品的整体性能和稳定性。

增强灵活性:在需要弯曲、折叠的场合表现出色,提高组装灵活性。

减轻重量:相比传统多层PCB,软硬结合板通常更轻,有利于实现产品的轻量化设计。

电路板厂认识到软硬结合板作为现代电子产业中的一种重要材料,正以其独特的性能和广泛的应用前景受到越来越多电子设备厂家的青睐。通过深入了解软硬结合板的基本概念、常见结构及工艺流程,电子设备厂家的采购人员可以更加准确地选择和应用这一技术,为产品的升级换代和市场竞争力的提升贡献力量。
