图文结合让你迅速掌握电路板的相关术语
电路板是一种重要的电子元件载体,由绝缘底板、连接导线和各种电子元件组成。它在电子设备中起着关键作用,能够实现电路的连接、信号传输和电子元件的固定。电路板也被称为印刷电路板(PCB)或线路板,是电子设备的关键组件。下面我们来看一下PCB相关的术语吧。
孔环:PCB上的金属化孔上的铜环。
DRC:设计规则检查,一个检查设计是否包含错误的程序,比如走线短路,走线太细,或者钻孔太小。

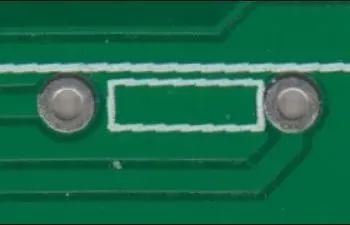

钻孔命中:用来表示,设计中要求的钻孔位置和实际的钻孔位置的偏差,钝钻头导致的不正确的钻孔中心是PCB制造里的普遍问题。
如上图所示,就是不是太准确的drill hit示意图。
金手指:在板卡边上裸露的金属焊盘,一般用做连接两个电路板,比如计算机的扩展模块的边缘、内存条以及老的游戏卡。

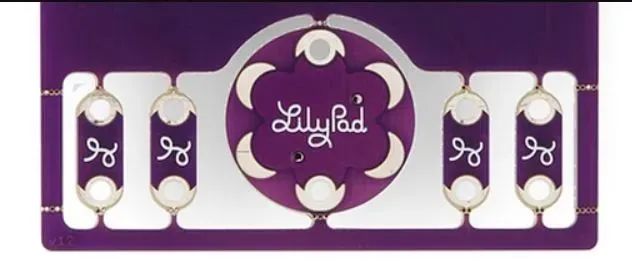

邮票孔:除了V-Cut外,另一种可选择的分板设计方法,用一些连续的孔形成一个薄弱的连接点,就可以容易将板卡从拼版上分割出来。
焊盘:在PCB表面裸露的一部分金属,用来焊接器件。
拼板:一个由很多可分割的小电路板组成的大电路板,自动化的电路板生产设备在生产小板卡的时候经常会出问题,将几个小板卡组合到一起,可以加快生产速度。

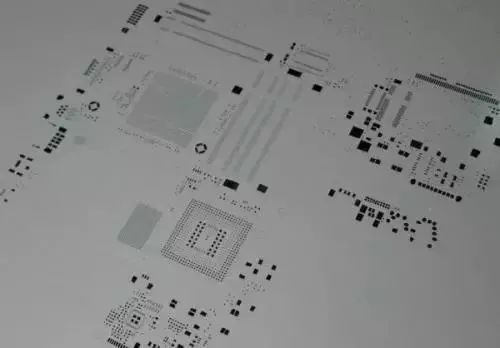

钢网:一个薄金属模板也可以是塑料,在组装的时候,将其放在PCB上让焊锡透过某些特定部位。
Pick-and-place:将元器件放到线路板上的机器或者流程。
PCB平面:线路板上一段连续的铜皮,一般是由边界来定义而不是路径,也称作覆铜。

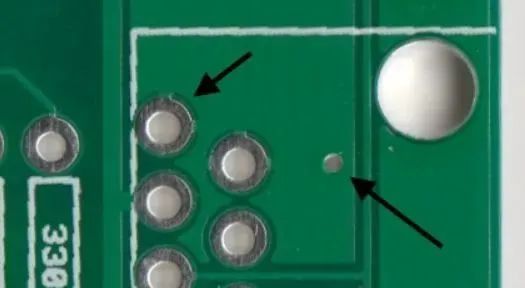

金属化过孔:PCB上的一个孔,包含孔环以及电镀的孔壁,金属化过孔可能是一个插件的连接点,信号的换层处,或者是一个安装孔。

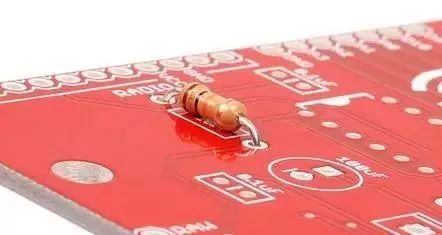

FABFM PCB上的一个插件电阻,电阻的两个腿已经穿过了PCB的过孔,电镀的孔壁可以使PCB正反两面的走线连接到一起。

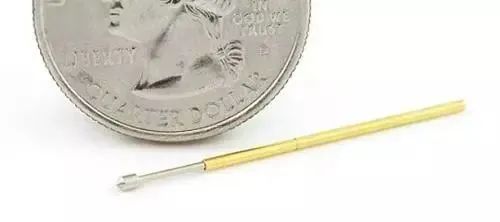

Pogo pin:指的是一个弹簧支撑的临时接触点,一般用作测试或烧录程序。
回流焊:将焊锡融化,使焊盘(SMD)和器件管脚连接到一起。
开槽:指的是PCB上,任何不是圆形的洞,开槽可以电镀也可以不电镀,由于开槽需要额外的切割时间,有时会增加板卡的成本。
注意: 由于开槽的刀具是圆形的,开槽的边缘不能完全做成直角。
锡膏层:在往PCB上放置元器件之前,会通过钢网在表贴器件的焊盘上形成的一定厚度的锡膏层。在回流焊过程中,锡膏融化,在焊盘和器件管脚间建立可靠的电气和机械连接。
在放置元器件之前,PCB上短暂的锡膏层,记得去了解一下钢网的定义。
焊锡炉:焊接插件的炉子,一般里面有少量的熔融的焊锡,板卡在上面迅速的通过,就可以将暴露的管脚上锡焊接好。
阻焊:为了防止短路、腐蚀以及其它问题,铜上面会覆盖一层保护膜。
连锡:器件上的两个相连的管脚,被一小滴焊锡错误的连接到了一起。
表面贴装:一种组装的方法,器件只需要简单的放在板卡上,不需要将器件管脚穿过板卡上的过孔。
热焊盘:指的是连接焊盘到平面间的一段短走线,如果焊盘没有做恰当的散热设计,焊接时很难将焊盘加热到足够的焊接温度,不恰当的散热焊盘设计,会感觉焊盘比较黏,并且回流焊的时间相对比较长。
在左边,焊盘通过两个短走线(热焊盘)连接到地平面,在右边,过孔直接连接到地平面,没有采用热焊盘。
线路板走线:在电路板上,一般连续的铜的路径。
一段连接复位点和板卡上其它地方的细走线,一个相对粗一点的走线连接了5V电源点。
V-score:将板卡进行一条不完全的切割,可以将板卡通过这条直线折断。

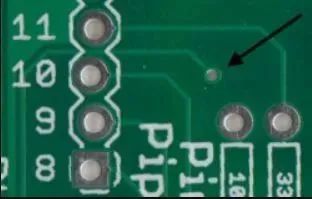

过孔:在板卡上的一个洞,一般用来将信号从一层切换到另外一层。塞孔指的是在过孔上覆盖阻焊,以防被焊接,连接器或者器件管脚过孔,因为需要焊接,一般不会进行塞孔。
同一个PCB上塞孔的正反两面,这个过孔将正面的信号,通过在板卡上的钻孔,传输到了背面。
波峰焊:一个焊接插件器件的方法,将板卡匀速的通过一个产生稳定波峰的熔融焊锡炉,焊锡的波峰会将器件管脚和暴露的焊盘焊接到一起。
ps:部分图片来源于网络,如有侵权,请联系我们删除
