应用在手机无线充线路板中的无限充电原理

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:737发布日期:2024-10-12 10:25【

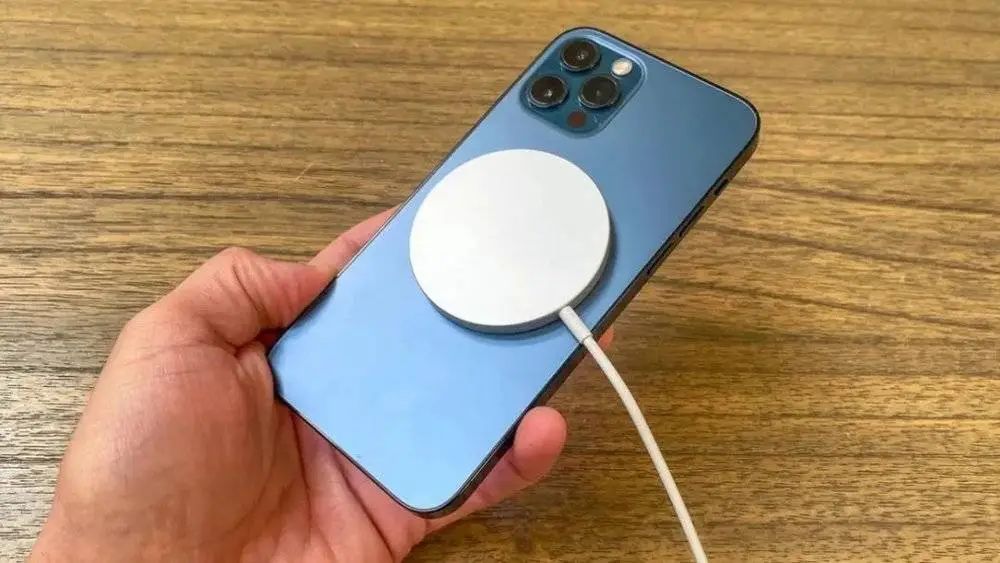

国内最早使用无线充电的,是金立在2017年发布的M7 Plus,但无线充电真正被大家熟知,靠的是苹果2020年时发布的iPhone 12。当时苹果带来的Magsafe功能,不仅把无线充电功率提升到15W,还通过磁吸的方式,解决了过去无线充电不能边玩边充的痛点,让手机无线充电获得了更多人的关注。

如今,小米、荣耀们都已经掌握了上百瓦的无线充电技术。

但归根结底,主流的无线充电基本都是电磁感应式。



手机无线充线路板,它的原理很简单,顾名思义,它靠的是法拉第发现的电磁感应原理,也就是磁能生电、电能生磁。

那么通过输入的电生磁,再由这个磁生电,从而给设备充电,这么一来就能实现无线充电。

放到手机上,就是在无线充电底座上安装发射线圈,在手机背面安装接收线圈。

发射线圈就利用外部的交流电,产生交变磁场。



而磁场的变化,让手机里的接收线圈也闹腾起来,从而产生感应电流,就能做到给手机电池隔空传电。

说到这里,你也能知道,这种隔空传电就好比悬丝诊脉,看起来很厉害,实际可能并不是很高科技的东西。。毕竟两次不同能量转换,中间肯定有大量消耗。

不过好在发现了谐振电感耦合现象:两个系统在相同的频率下,可以更有效地交换能量。

也就是说,如果充电器和充电设备两个系统王八对绿豆,频率吻合,就能高效传递能量。

所以在人们不断调校尝试下,如今电磁感应充电能够实现80%以上的效率,不说比肩有线充电,但至少也是够用了。



手机无线充线路板厂了解到无线充电越来越多的时候,同频干扰就逐渐变多了。同频干扰说白了就是不同的无线信号如果频率一样,那就会产生互相干扰。用上了电磁感应充电的无线充电器,会产生不少无线电波。举个简单的例子,你在一个派对上,房间里很多人同时说话,那么你就很难听清朋友的话。所以如果大家随意生产无线充电设备,大家互相干扰就会出现一堆问题。



危害轻一点可能就是天天抱怨“怎么今天信号这么差”,严重点甚至会影响飞机航行等问题。

所以在2021年时,工信部公布了《无线充电(电力传输)设备无线电管理暂行规定(征求意见稿)》,规定了无线充电设备的频率,初步限制了行业的野蛮生长。到了去年,才通过《无线充电(电力传输)设备无线电管理暂行规定》真正明确地划分大家的频率范围。而就是在这个规定里,325kHz-405kHz的频段,被划分给了航空无线电导航业务。



但我们发现,其实这个规定不影响大家日常使用。因为在无线充电发展早期,为了进一步让大家伙的无线充电设备互相适配,有了一堆无线充电标准制定方。其中最有名的当属无线充电联盟(Wireless Power Consortium),他们在2010年时推出了Qi标准。这个Qi标准主要是满足了5W或更小的移动终端无线充电,在三星、苹果们先后加入Qi标准后,它也成了国际通用的无线充电标准。可以说,Qi标准,就是目前国际上唯一一个,被大范围认可的公用无线充电标准。



而WPC为了保证适配更多的厂商,Qi标准在设计之初,就采用了100—205kHz的电磁波频率,兼容性强且传输效率高。而且这个频段和绝大多数无线设备不在一个频道上,因此最大程度地避免了干扰问题。这个Qi2.0标准最大亮点就是加入MPP(Magnetic PowerProfile磁功率协议)。这么一来,只要经过Qi2.0认证的产品,就能像iPhone与MagSafe充电器搭配一样,一贴充电。



PCB厂了解到无线充电虽然发展迅速,但现在还是会有充电发热等问题,在解决好这些问题前,一味卷无线快充也不见得是好事。再退后一步说,真有人无线充电是图一个快吗?说到底,一步步放开功率限制,明确了频率范围,大家也算是有了个明确发展的方向了。相信随着科技的发展,无线充电能够好的为我们服务。



ps:部分图片来源于网络,如有侵权,请联系我们删除
