汽车天线PCB设计中常用的板材

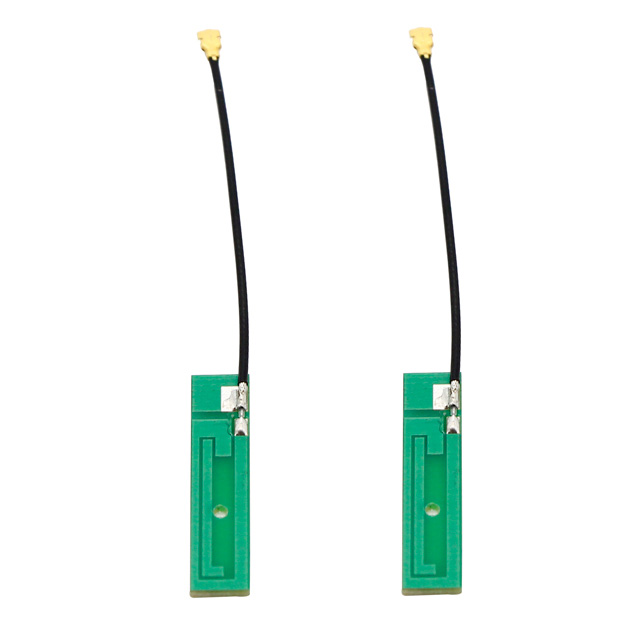

汽车天线又叫车载天线,一般汽车上的天线用于车上的收音机和电台,可分汽车内置天线和外置天线。但根据不同用途的汽车也有安装其他的天线。如公交车有 DVB-T天线,车载TV天线。物流及出租车还装有GSM天线、GPS卫星天线。 收音机和电台天线主要就是AM/FM天线、软PCB数字天线、AM/FM/TV天线等。根据不同的功能和用途,所用的天线的频率也不同。今天我们就来了解一下它的核心--汽车天线PCB的设计。
汽车天线PCB设计中,常用的 PCB 板材有以下几种:
FR-4:成本较低,具有较好的机械强度和绝缘性能,相对介电常数一般在 4.0 - 4.5 之间。适用于一般的无线通信设备天线,如蓝牙、Wi-Fi 等短距离通信天线。对于成本敏感且性能要求不是特别高的应用较为合适。
罗杰斯(Rogers):具有较低的介电常数和损耗角正切,能有效减少信号传输损耗。不同型号的罗杰斯板材介电常数可在 2.2 - 10 之间选择,满足不同设计需求。常用于高频天线设计,如毫米波天线、卫星通信天线等对信号质量要求高的无线通信系统。常见的如Rogers 5880,Rogers 3003,Rogers 4350B等,也有Rogers 5880LZ低介电常数系列。
泰康利(Taconic ):Taconic 板材拥有较低的介电常数,能减少信号传播的延迟和失真,有利于高频信号的传输。不同型号的介电常数有所差异,常见的如一些型号介电常数在 2 - 5 之间,适用于毫米波等高频段的应用。其中,TLY - 5由非常轻的布纹玻璃纤维制成,具有尺寸稳定、低耗散因数、低水分吸收率、高铜剥离强度、均匀一致的介电常数等优点,可用于汽车雷达、卫星 / 蜂窝通信、功率放大器、LNB、LNA、LNC 以及 Ka、E 和 W 波段等应用。RF - 35™也是市场上常见的型号,适用于各种高频应用。
聚四氟乙烯(PTFE)板材:介电常数稳定,通常在 2.0 - 3.0 之间。损耗非常低,适合高频信号传输。常用于高精度、高性能的天线设计,如雷达天线、航天航空领域的天线和高频射频电路。
陶瓷填充板材:可以根据不同的陶瓷填充比例调整介电常数。具有较高的机械强度和耐热性。能在一定程度上降低成本,同时保持较好的性能。适用于中高频天线设计,如 5G 通信天线,对尺寸和性能有特定要求的小型化天线。
旺灵板材:国产板材,常用的类型如聚四氟乙烯玻纤布覆铜板系列F4BM、F4BME,聚四氟乙烯玻纤布陶瓷填充覆铜板系列F4BTM、F4BTME。除此之外,复合介质基片系列TP、TF的介电常数可控制在3.0~25,且具有低正切损耗、低温飘的特性。需要注意的是,PCB板厂采用旺灵板材加工时,可能会因为之前没接做过类似的板材,而出现一定的工艺问题。
PCB在仿真设计时,我们需要注意:
板子的厚度大致为0.254的整数倍,不要自己随便设置一个0.4mm的,可能就找不到对应厚度的PCB板进行加工验证了。
加工多层板时需要注意板材的Z向热膨胀系数ppm/ºC。一般来讲,介电常数低的板材,这个热膨胀系数会大一些,不同Z向热膨胀系数的板材做成多层板,可能会出现加工问题和不良率现象等。多层板设计时尽量采用热膨胀系数低一点的高介电常数基材。

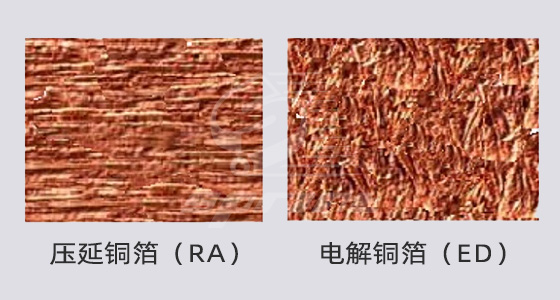

在毫米波频段,基板表面铜箔的粗糙度比较影响传输线的导体损耗,根据制造工艺和性能,可将PCB铜箔划分为压延铜箔(RA)和电解铜箔(ED)两类。
压延铜箔采用纯铜坯料经过连续碾压压缩而成,具有表面光滑平整、粗糙度低和良好的导电性能,适用于高频信号传输。然而,压延铜箔的成本较高,厚度范围受限。电解铜箔则是通过在铜板上进行电解沉积加工而获得,其中一面光滑,一面粗糙,粗糙面与基板粘合,而光滑面则用于电镀或蚀刻。电解铜箔的优点在于成本较低,厚度范围广。然而,其表面粗糙度较高,导电性能较差,不适用于高频信号传输。
PCB厂小编为大家讲解了汽车天线PCB设计的相关内容,了解到其使用的板材有诸多类型。在加工这些板材时,需要注意其板子的特性材质,才能够确保产品的质量。
