电路板厂:揭秘HDI板与软硬结合板的科技
科技的飞速发展,电子产品已经渗透到我们生活的方方面面。而在这背后,电路板厂发挥着至关重要的作用。今天,我们就来一起探讨电路板厂中的两大科技亮点——HDI板和软硬结合板,以揭开它们神秘的面纱,让大家轻松了解它们的作用与价值。
首先,我们来了解一下HDI板。HDI,即高密度互连板,是近年来电路板技术发展的重要成果之一。与传统电路板相比,HDI板在布线密度和线路层数方面有了显著提升,极大地提高了电子产品的性能与可靠性。这种技术在智能手机、平板电脑等高端消费电子产品中得到了广泛应用,让我们的日常生活变得更加便捷与高效。
而软硬结合板就是将硬性电路板与柔性电路板结合在一起的一种新型电路板。这种设计使得电路板在保持高可靠性的同时,具备了更高的灵活性和适应性。软硬结合板在手机无线充线路板等领域发挥着重要作用,为无线充电技术的普及提供了有力支持。

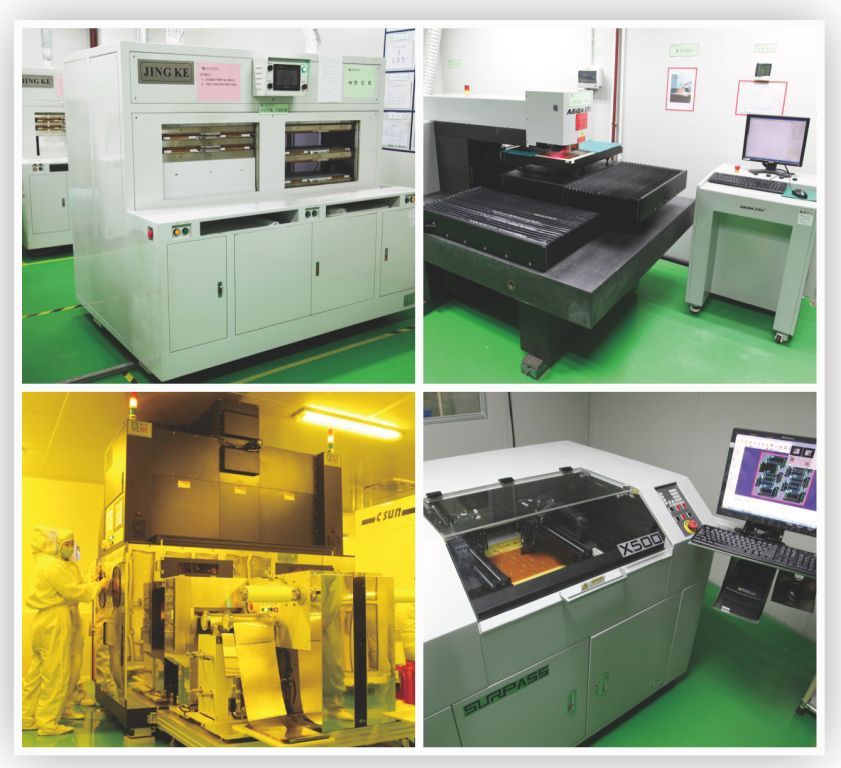

电路板厂在生产这两种高科技电路板时,需要借助先进的生产设备和精湛的工艺技术。通过精确的切割、钻孔、电镀等工序,确保电路板的质量和性能达到最佳状态。同时,电路板厂还需要不断研发新的技术和产品,以满足市场不断变化的需求。
HDI板和软硬结合板作为电路板厂中的两大科技亮点,为现代电子产品的发展提供了有力支持。它们不仅提高了产品的性能与可靠性,还让我们的日常生活变得更加便捷与高效。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
通讯手机HDI
-
-
型号:GHS08K03479A0
阶数:8层二阶
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金+OSP
通讯手机HDI
-
-
型号:GHS06C03294A0
阶数:6层二阶
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金
通讯模块HDI
-
-
型号:GHS04K03404A0
阶数:4层一阶+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小线宽:0.076mm
最小线距:0.076mm
最小孔径:0.1mm
表面处理:沉金+OSP
5G模块PCB
P1.5显示屏HDI
-
-
型号:GHS04C03605A0
层数:4层一阶
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.13mm
最小线距:0.097mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:灯窝间距:P1.5
P2.571显示屏HDI
-
-
型号:GHS04C03429A0
阶层:4层一阶
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.152mm
最小线距:0.152mm
表面处理:沉金
外形公差:+/-0.15mm(板内无定位孔)
特殊要求:控深钻帽子电镀间距:P2.571
P1.9显示屏HDI
-
-
型号:GHM08C03113A0
阶层:8层一阶
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.127mm
最小线距:0.127mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:控深钻间距:P1.9
P1.923显示屏HDI
