线路板厂告诉你什么是HDI
线路板厂是生产或者加工线路板的厂家或者企业线路板(Printed Circuie Board)印制PCB、HDI线路板的简称。
HDI：high Density interconnection的简称，高密度互连，非机械钻孔，微盲孔孔环在6mil以下，内外层层间布线线宽/线隙在4mil以下，焊盘直径不大于0.35mm的多层板制作方式称之为HDI板。
盲孔：Blind via的简称，实现内层与外层之间的连接导通
埋孔：Buried via的简称，实现内层与内层之间的连接导通
盲孔大都是直径为0.05mm~0.15mm的小孔，埋盲孔成孔方式有激光成孔，等离子蚀孔和光致成孔，通常采用激光成孔，而激光成孔又分为CO2和YAG紫外激光机（UV）。

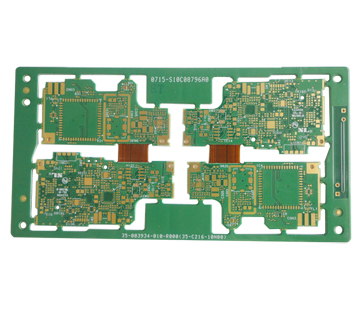

.jpg)
1.HDI板板料有RCC,LDPE,FR4
RCC:Resin coated copper的简称，涂树脂铜箔。RCC是由表面经粗化、耐热、防氧化等处理的铜箔和树脂组成的，其结构如下图所示：（厚度>4mil时使用）
RCC的树脂层，具备与FR一4粘结片(Prepreg)相同的工艺性。此外还要满足积层法多层板的有关性能要求，如：

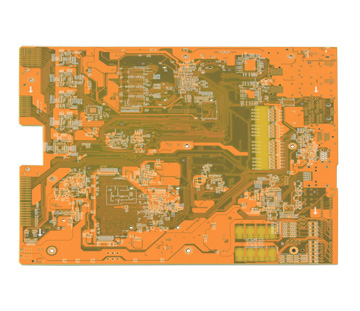

.jpg)
(1)高绝缘可靠性和微导通孔可靠性；
(2)高玻璃化转变温度(Tg)；
(3)低介电常数和低吸水率；
(4)对铜箔有较高的粘和强度；
(5)固化后绝缘层厚度均匀
同时，因为RCC是一种无玻璃纤维的新型产品，有利于激光、等离子体的蚀孔处理，有利于多层板的轻量化和薄型化。另外，涂树脂铜箔具有12pm，18pm等薄铜箔，容易加工。
ps:部分图片来源于网络，如有侵权，请联系我们删除
