软硬结合板优点是同时具备FPC的特性与PCB的特性，因此，它可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助。

软硬结合板缺点是生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。

1、刚柔板并不便宜，为什么采用刚柔板？

在硬件设计的时候，成本往往不是关键要素；

第一、可靠性：刚柔板能够解决FPC的安装可靠性问题。

在FPC通过连接器进行连接，带来了安装成本，安装不方便，安装可靠性的问题，同时容易短路，脱落等问题。在海康威视的某款海量发货的筒机设计上面看到了FPC安装之后，对FPC与PCB进行补焊的现象。刚柔板解决了FPC安装可靠性的问题。

第二、综合成本：

刚柔板，虽然单位面积的价格提高了，但是节约了连接器的费用，同时减少了安装时间，减少了返修率，减少了返修率，提高了可生产性和可靠性。在海量发货的产品使用，往往是有效降低成本的。

所以计算的成本：

刚柔板面积*刚柔板单价 - 加工时间成本 - FPC松脱返修成本*松脱概率–较少单板种类带来的管理成本是否大于原PCB面积*PCB单价+FPC价格+连接器价格

第三、有效改善信号质量

由于不通过连接器进行连接，走线连续性更好，信号完整性更好。

传统IPC使用FPC和连接器，对Sensor（视频传感器）板和主控板进行对接。

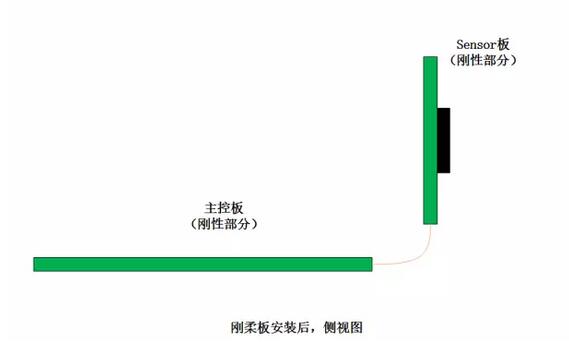

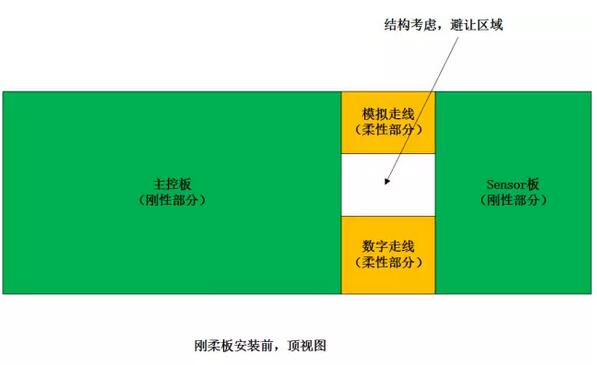

使用刚柔板可以把主控板和sensor板做成一体，解决了很多问题，同时也符合筒机的结构设计需求。

2、刚柔板的设计注意点：

A、需要考虑柔性板的弯曲半径，弯曲半径过小会容易损坏。

B、有效减少总面积，优化设计减小成本。

C、需要考虑安装后立体空间的结构问题。

D、需要考虑柔性部分走线的层数最佳设计。

3、考虑未来3D打印发展了之后是否可以打印出奇形怪状的PCB呢？避免FPC或者刚柔板的弱点。

安装更方便，可靠性更高，形状更随意，不容易损坏。3D打印是否能够颠覆传统的PCB加工呢，我们拭目以待。
