软硬结合板中精确阻抗匹配的设计技巧与注意事项

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：19发布日期：2025-04-18 10:48【大中小】

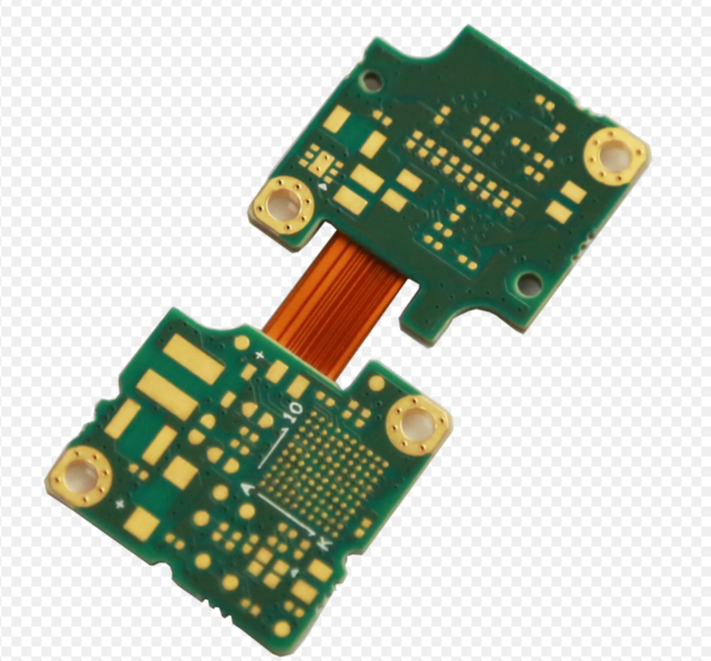

在当今电子设备不断向小型化、高性能化发展的趋势下，软硬结合板凭借其独特的优势，如高配线密度、轻量化、良好的弯折性等，被广泛应用于智能手机、可穿戴设备、汽车电子等领域。而精确的阻抗匹配是确保这些设备信号完整性和稳定性的关键所在。

1.材料选择

选择合适的材料是阻抗匹配的基础。对于软板部分，聚酰亚胺（PI）是常用的基材，其介电常数（DK值）会因有胶和无胶等不同特性而有所差异，通常范围在3.15到4.2之间。硬板部分则需根据具体需求选择合适的板材及半固化片，其介电常数一般为4.2左右。同时，铜箔的厚度也会影响阻抗，常见的铜厚有12um、18um、35um等，对应的厚度分别为0.45mil、0.7mil、1.4mil。

2.结构设计

在设计时，要充分考虑软硬结合处的过渡。阻抗线在软板区域和硬板区域的阻抗需要分别计算和控制，根据压合图中的介质厚度来调整。例如，硬板的半固化片介质厚度、阻焊厚度等参数，以及软板的PI厚度、覆盖层厚度等，都需要精确设定。此外，差分阻抗线的间距和线宽也需要严格把控，以确保信号的稳定传输。

3.计算与验证

借助专业的设计软件，如华秋DFM，可以高效地进行阻抗计算和验证。输入所需的阻抗值、线宽、线距、介质厚度等参数后，软件能够快速给出计算结果，并提示是否满足要求。若计算结果不理想，可及时调整相关参数，如线宽、线距或介质厚度。同时，软件还支持根据阻抗要求反算线宽线距，为设计提供更多的灵活性。

刚柔结合板注意事项

1.一致性

在整个设计和制造过程中，保持材料特性、制造工艺以及阻抗参数的一致性至关重要。任何微小的偏差都可能导致阻抗不匹配，进而引发信号反射、衰减等问题，影响设备的性能。

2.测试与调整

即使设计阶段的计算和模拟结果理想，实际生产中仍需进行全面的测试和验证。通过测试信号完整性、串扰和电磁干扰（EMI）敏感性，及时发现并解决潜在问题。如果测试结果不满足要求，可能需要重新调整设计或优化制造工艺。

3.灵活性与应力影响

FPC的灵活性虽然为其带来了诸多优势，但也给阻抗设计带来了挑战。挠曲和弯曲会改变走线的阻抗特性，因此在设计时必须考虑机械应力和应变对阻抗的影响。可以通过合理布局走线、增加保护层等方式，减少机械应力对阻抗的干扰。

PCB厂讲软硬结合板的精确阻抗匹配是确保电子设备性能的关键环节。通过精心选择材料、优化结构设计、利用专业软件进行计算与验证，并在制造过程中严格把控一致性，同时注重测试与调整，以及充分考虑灵活性对阻抗的影响，可以有效提升阻抗匹配的精度和可靠性。只有这样，才能满足现代电子设备对信号完整性和稳定性的严格要求，推动FPC软硬结合板技术在更多领域的广泛应用。
