电路板制造背后，有哪些鲜为人知的 “神秘密码”？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：20发布日期：2025-04-19 09:59【大中小】

在数字化时代，从智能手机到超级计算机，从智能家电到航天设备，电路板如同现代科技的 “神经中枢”，承载着无数电子元件的信号传输与功能实现。然而，看似普通的电路板，其制造过程却隐藏着诸多鲜为人知的 “神秘密码”，正是这些密码，赋予了电路板强大的性能与可靠性。

电路板材料选择是制造的首要 “密码”。普通电路板通常采用 FR-4 材料，这是一种由环氧树脂和玻璃纤维布组成的复合板材，具有良好的绝缘性和机械强度。但在特殊应用场景下，材料选择大有讲究。例如，在航天领域，为减轻设备重量并适应极端温度环境，会采用聚酰亚胺材料，其不仅重量轻，还能在 -269℃ 至 400℃ 的温度范围内保持稳定性能；而在高频信号传输的电路板中，罗杰斯（Rogers）材料因其极低的介电损耗脱颖而出，保障信号高速、稳定传输。

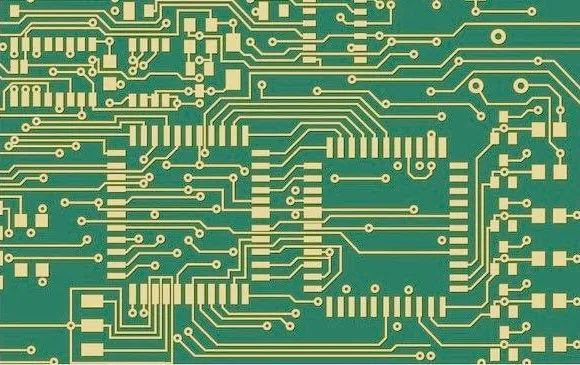

PCB精密的制造工艺是核心 “密码”。以钻孔工艺为例，随着电路板集成度不断提高，孔径要求越来越小，从最初的毫米级发展到如今的微米级。激光钻孔技术应运而生，它利用高能量激光束瞬间熔化或汽化板材，形成精确的小孔，孔径误差可控制在 ±5μm 以内，为高密度互连（HDI）电路板的生产奠定基础。图形转移工艺同样关键，通过曝光、显影等步骤，将设计好的电路图形转移到覆铜板上。先进的光刻技术能实现线宽 / 线距达到 20μm 甚至更低，如同在电路板上进行 “纳米级的雕刻”，让更多电子元件得以 “安家落户”。

线路板质量检测环节藏着保障电路板品质的 “安全密码”。光学检测仪（AOI）通过摄像头对电路板进行拍照，与标准图像对比，可快速检测出短路、断路、线路残缺等问题；X 射线检测仪（AXI）则能穿透电路板，检测内部焊点的焊接质量，即使是隐藏在多层板内部的焊点缺陷也无所遁形。此外，还有严格的环境测试，如高温高湿测试、振动测试等，模拟电路板在实际使用中的恶劣环境，确保其在复杂条件下仍能稳定运行。
