在 5G 通信设备中，HDI 板怎样优化以适配高频需求？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：26发布日期：2025-04-16 10:34【大中小】

5G 通信技术的飞速发展，为人们带来了前所未有的高速网络体验。在这背后，5G 通信设备中的关键部件 —— 高密度互连（HDI）板，面临着适配高频需求的严峻挑战。那么，在 5G 通信设备中，HDI 板究竟该如何优化，才能满足高频信号传输的严苛要求呢？

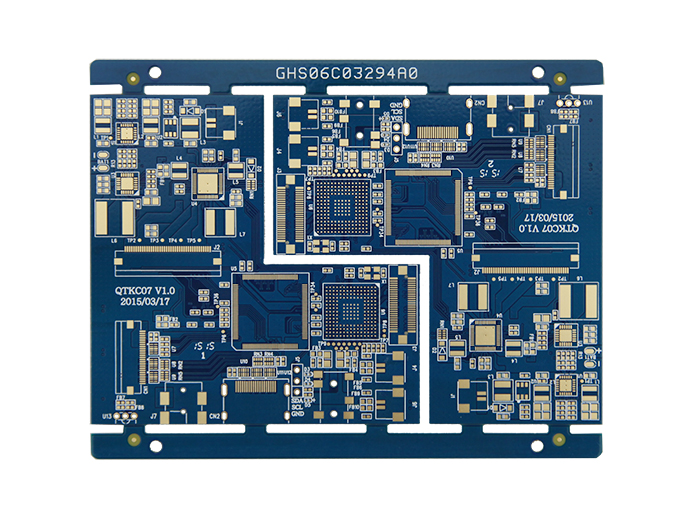

材料选择：高频性能的基石

HDI 板的基板材料对高频信号传输性能影响重大。在 5G 通信的高频频段下，信号损耗成为突出问题。为降低损耗，需选用具有低介电常数（Dk）和低介电损耗（Df）的基板材料。例如，采用含特殊树脂配方的材料，如改性环氧树脂、聚四氟乙烯（PTFE）及其复合材料等。这些材料能有效减少信号在传输过程中的能量损失，保证信号的完整性和准确性。同时，材料的热稳定性也不容忽视，5G 通信设备在运行过程中会产生大量热量，稳定的热性能可防止基板因温度变化而变形，影响线路精度和信号传输。

电路设计：信号流畅的保障

在电路设计方面，优化 HDI 板的布线结构至关重要。采用短而直的布线方式，尽量减少线路的弯折和过孔数量，以降低信号传输路径上的阻抗不连续性，减少信号反射和干扰。例如，通过多层板设计，合理分配电源层和信号层，利用内层线路进行信号传输，可有效缩短信号传输距离。此外，精确控制线路的特征阻抗，使其与信号源和负载阻抗匹配，确保信号能够高效传输。在高频情况下，微小的阻抗不匹配都可能导致信号严重衰减，因此精准的阻抗控制是保障信号流畅的关键。

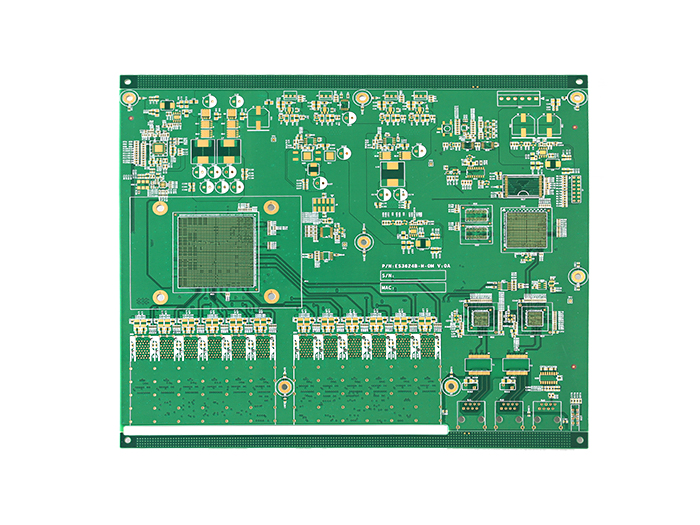

高密度互连板制造工艺：高精度的追求

制造工艺的精度直接关系到 HDI 板在 5G 通信中的性能表现。在微孔加工环节，采用先进的激光钻孔技术，如紫外激光钻孔，可实现更小直径的微孔加工，提高线路的互连密度，同时保证微孔的垂直度和内壁质量，减少信号传输的额外损耗。在表面处理工艺上，选择合适的工艺，如化学镀镍金、有机可焊性保护膜（OSP）等，可改善线路表面的导电性和可焊性，降低信号传输的接触电阻。并且，严格控制制造过程中的环境因素，如温度、湿度和洁净度，防止杂质污染影响线路性能，确保 HDI 板的高精度制造。

电磁屏蔽设计：抗干扰的盾牌

5G 通信设备工作在复杂的电磁环境中，HDI 板易受到外界电磁干扰，同时自身也会产生电磁辐射影响其他部件。因此，优化电磁屏蔽设计十分必要。通过在 HDI 板上设置合理的屏蔽层，如金属屏蔽罩或在板内添加屏蔽层，将敏感电路区域与外界电磁干扰源隔离。同时，采用电磁屏蔽材料对 HDI 板进行封装，减少自身电磁辐射泄漏，保证设备在复杂电磁环境下稳定运行，为高频信号的可靠传输提供坚实保障。

PCB厂讲在 5G 通信设备中，HDI 板需从材料选择、电路设计、制造工艺以及电磁屏蔽设计等多个方面进行全面优化，才能适应高频需求，为 5G 通信技术的广泛应用奠定坚实基础。随着 5G 技术的不断发展和应用拓展，HDI 板的优化也将持续创新，以满足日益增长的通信需求。
