PCB 厂的先进制造工艺怎样塑造电子产品优势？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：16发布日期：2025-04-11 09:53【大中小】

在电子设备飞速发展的今天，从轻薄便携的智能手机，到功能强大的笔记本电脑，再到复杂精密的工业控制设备，电子产品正朝着小型化、高性能化、高可靠性方向迈进。而这一切的背后，PCB 厂的先进制造工艺发挥着举足轻重的作用，它们是如何塑造电子产品优势的呢？

PCB先进制造工艺助力实现电子产品的高精度与小型化。传统 PCB 制造工艺在制作精细线路时，精度有限，线路宽度与间距较大，这限制了电子产品内部元件的布局密度。如今，随着光刻、蚀刻等技术的革新，PCB 厂能够制造出线宽和线距达到微米级甚至纳米级别的线路。以智能手机为例，其内部空间极为紧凑，先进的 PCB 制造工艺允许在有限的主板空间内，集成更多的芯片、电容、电阻等元件，大大提升了手机的功能集成度，使手机在更小的体积内实现了更强大的运算、通信、拍照等功能。

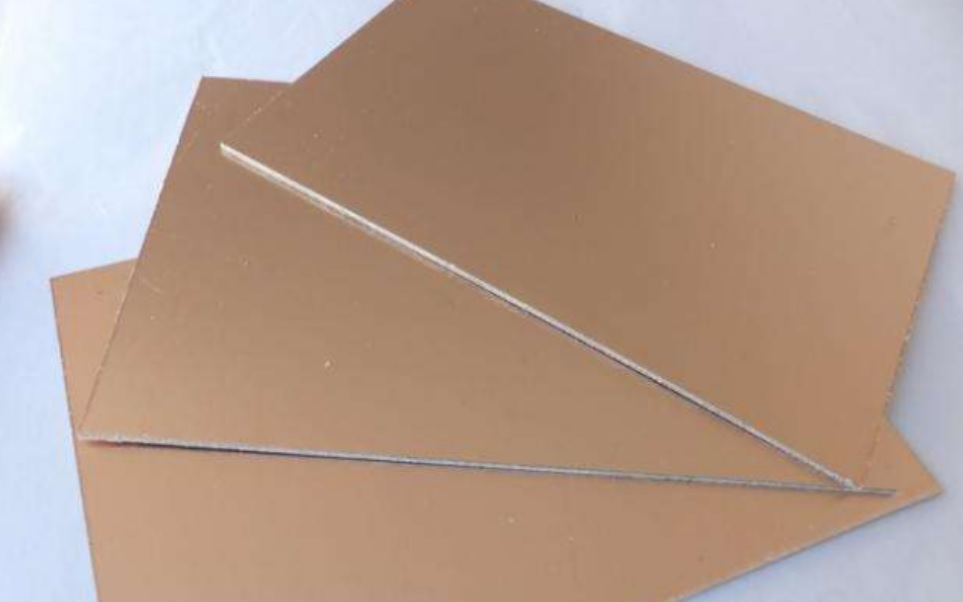

线路板新型材料的应用是塑造电子产品优势的又一关键因素。PCB 厂采用的高性能基板材料，如高频高速材料，具有低介电常数和低介质损耗特性。在 5G 通信设备中，信号传输频率高、速度快，使用这类材料制作的 PCB，能够有效减少信号传输过程中的损耗和失真，保障信号的高速、稳定传输，极大提升了 5G 设备的通信质量与效率。同时，一些具有高导热性能的材料被用于制作散热型 PCB，能迅速将电子产品运行时产生的热量散发出去，防止元件因过热性能下降，延长了电子产品的使用寿命，提升了其可靠性。

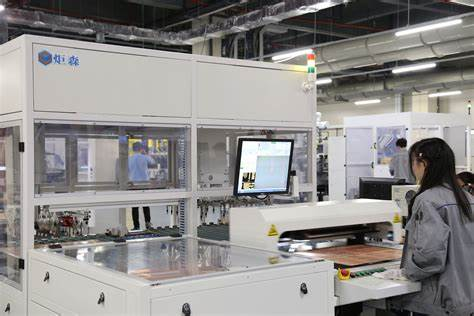

电路板先进制造工艺还能提升电子产品的生产效率与良品率。在 PCB 制造过程中，自动化生产线与智能制造技术被广泛应用。自动化设备能够精确控制生产流程中的各项参数，减少人为因素造成的误差。例如，自动贴片机能够快速、精准地将微小的电子元件贴装到 PCB 上，大大缩短了生产周期。并且，通过先进的检测技术，如自动光学检测（AOI）和 X 射线检测，能够在生产过程中及时发现 PCB 上的线路短路、断路、元件焊接不良等缺陷，及时进行修复，有效提高了产品的良品率，降低了生产成本，让电子产品在市场上更具价格竞争力。
