手机无线充线路板:充电技术的“柔性革命”
随着智能手机的普及和用户对便捷性的追求,无线充电技术正逐渐成为主流。而在这场充电技术的变革中,手机无线充线路板扮演着至关重要的角色。它不仅推动了无线充电的高效化和智能化,更以其柔性设计开启了充电技术的“柔性革命”。
手机无线充线路板的核心优势

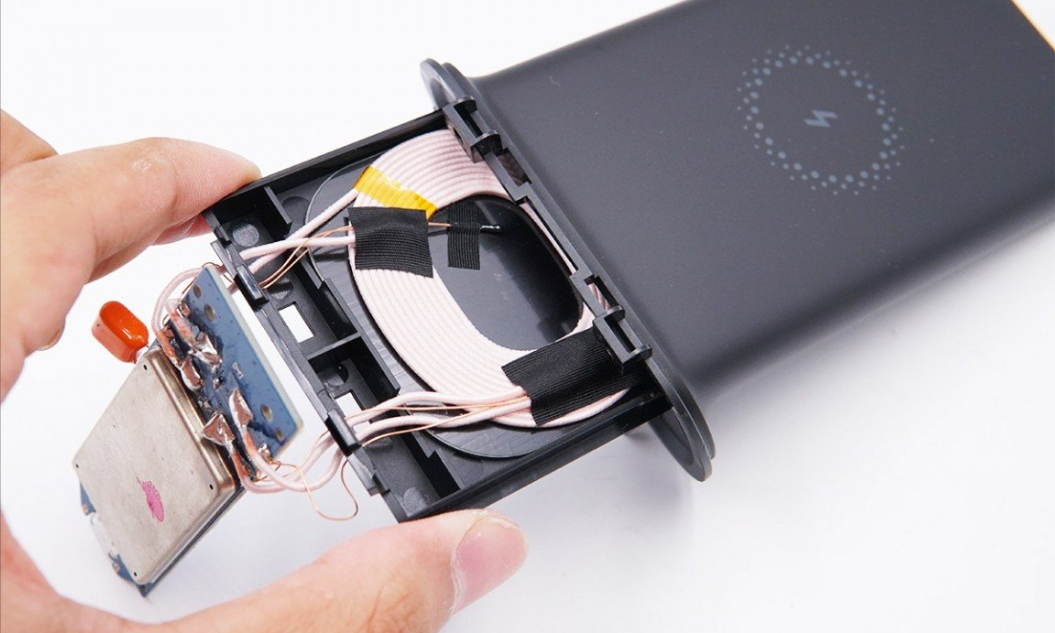

无线充线路板是无线充电技术的核心组件,负责能量传输和信号控制。其独特优势包括:
高效能量传输:通过优化线圈设计和电路布局,无线充线路板能够实现高效的电能传输,减少能量损耗。
柔性设计:采用柔性基材(如聚酰亚胺),无线充线路板可以适应手机内部复杂的空间布局,为设备设计提供更大自由度。
智能化管理:集成控制芯片和传感器,无线充线路板能够实时监测充电状态,实现过压、过流和过热保护。
轻薄化:柔性线路板的轻薄特性为手机内部节省了宝贵空间,助力设备向更轻薄化方向发展。
手机无线充PCB的应用场景
无线充线路板的应用不仅限于智能手机,还涵盖了多个领域:

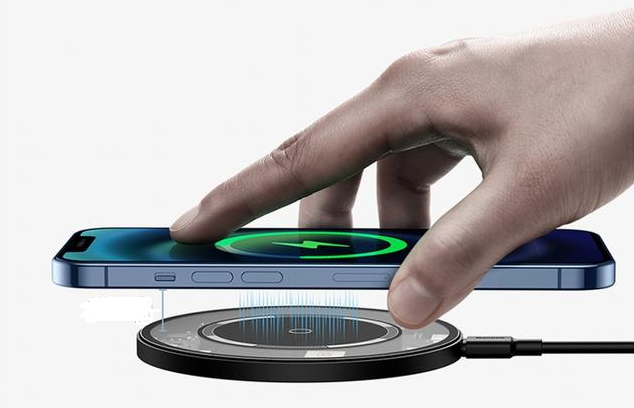

智能手机:无线充线路板是手机无线充电功能的核心,为用户提供便捷的充电体验。
可穿戴设备:智能手表、无线耳机等设备通过无线充线路板实现快速、安全的充电。
智能家居:无线充电底座、智能音箱等设备也广泛采用无线充线路板,提升用户体验。
汽车电子:车载无线充电器通过无线充线路板为手机和其他设备提供充电支持。
手机无线充电路板的未来发展趋势
随着技术的不断进步,无线充线路板正朝着更高性能、更广泛应用的方向发展:
更高功率:未来无线充线路板将支持更高功率的充电需求,缩短充电时间。
远距离充电:通过技术创新,无线充线路板有望实现远距离无线充电,彻底摆脱充电距离的限制。
材料创新:新型柔性材料和高效线圈的设计将进一步提升无线充线路板的性能。
智能化升级:集成更多传感器和AI算法,无线充线路板将实现更智能的充电管理。
绿色制造:环保材料和可持续生产工艺的采用,将使无线充线路板更加符合绿色电子制造的趋势。
手机无线充线路板以其高效、柔性和智能化的特点,正在推动充电技术的“柔性革命”。从智能手机到可穿戴设备,从智能家居到汽车电子,无线充线路板的应用无处不在。未来,随着技术的不断创新,无线充线路板将继续为充电技术注入新的活力,为用户带来更便捷、更高效的充电体验。
