HDI PCB在5G通信中的关键作用与应用
5G通信技术的快速发展对电子设备的性能提出了更高要求,而高密度互连(HDI)PCB凭借其高布线密度、优异信号完整性和小型化优势,成为5G通信设备中不可或缺的核心组件。本文将探讨HDI PCB在5G通信中的关键作用,并分析其具体应用场景。
HDI PCB的关键作用
支持高频高速信号传输:
5G通信采用更高的频段和更快的传输速率,HDI PCB通过微孔、精细线路和优化叠层设计,有效减少信号损耗和干扰,确保高频高速信号的稳定传输。
实现设备小型化和轻量化:
HDI PCB通过高密度布线和多层堆叠技术,在更小的空间内实现更多功能,满足5G通信设备小型化和轻量化的需求。
提高系统集成度和可靠性:
HDI PCB可以将更多元器件集成到更小的空间内,提高系统集成度,同时通过优化设计和制造工艺,提高设备的可靠性和稳定性。
高密度互连板在5G通信中的应用场景
5G基站:

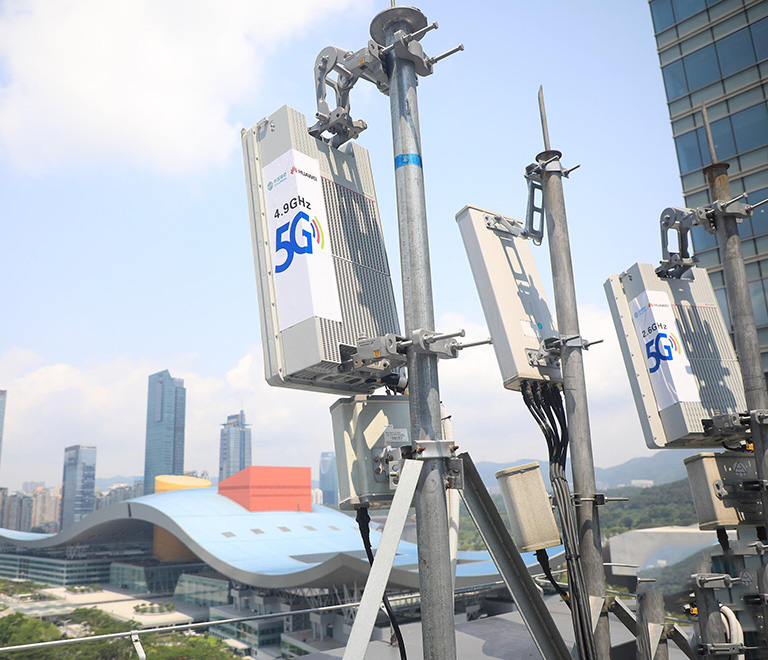

AAU(有源天线单元): HDI PCB用于AAU中的射频模块和数字信号处理模块,实现高频信号的处理和传输。
BBU(基带处理单元): HDI PCB用于BBU中的高速数据处理和传输,满足5G通信对大数据量处理的需求。
5G终端设备:
智能手机: HDI PCB用于智能手机中的主板、射频模块和天线模块,实现5G信号的接收和处理。
CPE(客户终端设备): HDI PCB用于CPE中的数据处理和传输模块,为用户提供高速稳定的5G网络连接。
其他5G设备:
物联网设备: HDI PCB用于物联网设备中的通信模块和数据处理模块,实现设备的互联互通。
车载通信设备: HDI PCB用于车载通信设备中的天线模块和数据处理模块,为车辆提供高速稳定的网络连接。
HDI板在5G通信中的发展趋势
更高密度和更精细线路:
随着5G通信技术的不断发展,对HDI PCB的布线密度和线路精度提出了更高要求,未来将朝着更高密度和更精细线路的方向发展。
更高频率和更快传输速率:
5G通信采用更高的频段和更快的传输速率,未来HDI PCB需要支持更高频率和更快传输速率的信号传输。
更高可靠性和更低成本:
5G通信设备的应用场景更加广泛,对HDI PCB的可靠性提出了更高要求,同时需要降低成本以满足大规模应用的需求。
HDI PCB作为5G通信设备的关键组件,其性能直接影响着5G通信网络的性能和质量。随着5G通信技术的不断发展,HDI PCB将朝着更高密度、更高频率、更高可靠性和更低成本的方向发展,为5G通信技术的普及和应用提供强有力的支撑。
