汽车雷达线路板市场趋势:自动驾驶技术的推动
随着自动驾驶技术的快速发展,汽车雷达系统作为其核心组成部分,正迎来前所未有的市场机遇。

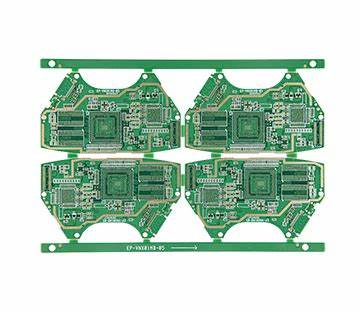

汽车雷达线路板(PCB)作为雷达系统的关键组件,承担着信号传输与处理的重要任务。在自动驾驶技术的推动下,汽车雷达线路板市场正呈现出快速增长的趋势。本文将探讨自动驾驶技术如何推动汽车雷达线路板市场的发展,并分析未来的市场前景。
自动驾驶技术驱动雷达系统需求增长
自动驾驶技术的核心在于感知、决策和执行,而感知环节主要依赖于雷达、摄像头和激光雷达等传感器。其中,汽车雷达因其在恶劣天气条件下的稳定性和远距离探测能力,成为自动驾驶系统中不可或缺的组成部分。随着自动驾驶级别的提升,车辆对雷达系统的数量和性能要求也在不断增加。例如,L3级以上的自动驾驶车辆通常需要配备多个毫米波雷达和超声波雷达,以实现360度无死角的环境感知。这种需求的增长直接推动了汽车雷达线路板市场的扩展。
高频线路板技术的创新
汽车雷达系统通常工作在24GHz、77GHz甚至更高的频段,这对线路板的性能提出了极高的要求。高频信号传输需要线路板具备低损耗、高稳定性和优异的电磁兼容性。因此,高频线路板技术成为汽车雷达线路板市场的核心竞争力。近年来,新材料和新工艺的不断涌现,如低介电常数(Dk)和低损耗因子(Df)的高频基材,以及精密的微带线和带状线设计,正在显著提升雷达线路板的性能。此外,多层线路板技术的应用也使得雷达系统能够实现更高的集成度和更复杂的信号处理功能。
汽车雷达PCB市场需求的多样化
随着自动驾驶技术的普及,汽车雷达线路板的市场需求也呈现出多样化的趋势。不同级别的自动驾驶车辆对雷达系统的要求各不相同。例如,L2级自动驾驶车辆可能只需要前向雷达和盲点检测雷达,而L4级以上的自动驾驶车辆则需要更多的侧向雷达和后向雷达,以实现全方位的环境感知。此外,商用车、物流车和特种车辆对雷达系统的需求也在不断增加,这为汽车雷达线路板市场提供了更广阔的应用场景。
新能源汽车的推动作用
新能源汽车的快速发展也为汽车雷达线路板市场带来了新的增长点。与传统燃油车相比,新能源汽车更注重智能化和安全性,因此对雷达系统的需求更为迫切。例如,电动汽车通常配备更多的传感器以实现高级驾驶辅助功能(ADAS),如自动紧急制动(AEB)和自适应巡航控制(ACC)。这些功能的实现离不开高性能的雷达线路板支持。此外,新能源汽车的轻量化需求也推动了线路板技术的创新,如采用更轻、更薄的高性能材料。
未来,随着5G、人工智能和物联网技术的进一步发展,汽车雷达线路板市场将迎来更多的创新机遇。例如,5G技术的普及将推动车联网的发展,使得雷达系统能够与其他车辆和基础设施实现实时通信,从而提升自动驾驶的安全性和效率。此外,人工智能算法的引入也将进一步提升雷达系统的数据处理能力,使其能够更准确地识别和预测周围环境的变化。
电路板厂讲在自动驾驶技术的推动下,汽车雷达线路板市场正迎来快速发展的黄金期。高频线路板技术的创新、市场需求的多样化以及新能源汽车的普及,都为这一市场注入了新的活力。未来,随着技术的不断进步和市场需求的增长,汽车雷达线路板将在自动驾驶系统中发挥更加重要的作用,为智能出行提供坚实的技术支撑。
