指纹识别软硬结合板支招假指纹识别技术
大家一定曾在电视上看刑侦电影的时候看过有罪犯通过制作假指纹来解开一些指纹锁，其实，这在现实生活中也是存在的，尤其是在当下手机像素越来越高，我们的指纹甚至可以从高清照片上暴露无遗，2014年12月的新闻就有报道，德国国防部长的指纹就曾被人用他的高精度照片截取获得。如何区分真假指纹，则成为指纹识别算法的一个关键的技术点，所以深联指纹识别软硬结合板给您支招假指纹识别技术。
.jpg)
图1 假指纹欺诈方式
识别假指纹的方法可分为两种，即硬件模式和软件模式。其中，硬件模式需要设计专门的硬件设计，并与生物特征识别传感器进行整合，但是设备更新难度较大;软件模式则是对指纹传感器获取的图像进行分析，对真假指纹进行对比，通过大量的学习，识别真假指纹。由于软件模式更新更方便，因而得到更广泛的客户认可。
通过软件识别假指纹是通过对提取的指纹特征数据进行分析，判断真假指纹。由于假指纹存在一定程度的失真，因而会导致特征点丢失，另外，假指纹会加入一定的杂讯（例如橡皮泥做的假指纹存在气泡），因而可以通过大量机器学习及人工智能形成数据基础来识别假指纹（如图2）。
.png)

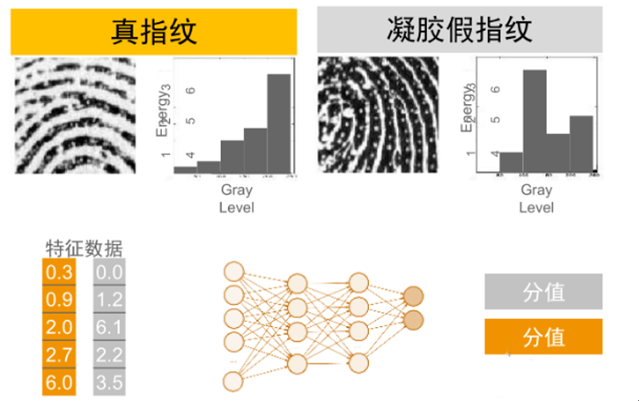

图2 通过软件识别假指纹
想起之前的“WannaCry”勒索病毒，小编仍是心有余悸，电脑里那么多稿件和资料额，天呐撸！~正在想如果真滴中招是否要交“赎金”，微软发布了漏洞补丁，相关解决方法也相继推出。随着如今的假指纹的肆虐横行，防假指纹算法和假指纹之间又将是一场技术比拼的生死博弈。
ps:部分图片来源于网络，如有侵权，请联系我们删除
