【干货分享】一文教你如何选择PCB产品
PCB(Printed Circuit Board)即印刷电路板,是电子元器件的支撑体和电气连接的提供者。它由绝缘底板、连接导线和焊盘等组成,采用印刷技术将电路图案转移到基板上。PCB 使得电子设备实现了小型化、轻量化和高可靠性,广泛应用于计算机、通信、消费电子等众多领域。
选择 PCB(Printed Circuit Board,印刷电路板)产品可以从以下几个方面考虑:
确定需求
应用领域
不同的应用领域对 PCB 的要求不同。例如:
消费电子:如手机、平板电脑等,通常要求 PCB 轻薄、小型化,具有较高的集成度和信号传输速度。
工业控制:需要 PCB 具备较高的可靠性和稳定性,能够在恶劣的环境下工作,如高温、高湿、振动等。
医疗设备:对 PCB 的安全性和可靠性要求极高,需要符合严格的医疗标准。
根据应用领域的特点,确定所需 PCB 的性能指标和特殊要求。
电路板功能要求
明确 PCB 的功能需求,如:
单层板、双层板还是多层板:层数越多,可实现的电路复杂度越高,但成本也相应增加。
是否需要特殊的电路设计,如高速数字电路、射频电路等:高速数字电路对 PCB 的信号完整性要求高,需要采用特殊的布线设计和材料;射频电路则需要考虑电磁兼容性和信号屏蔽等问题。
是否需要特定的接口和连接器:根据设备的连接需求,选择合适的接口和连接器类型,确保兼容性和可靠性。
线路板性能指标
确定 PCB 的性能指标,如:
电气性能:包括绝缘电阻、耐压强度、信号传输速度、阻抗控制等。根据电路的工作频率和信号特性,选择合适的 PCB 材料和设计参数,以确保良好的电气性能。
机械性能:如 PCB 的厚度、硬度、弯曲强度等。根据设备的安装方式和使用环境,选择具有合适机械性能的 PCB,以确保其在使用过程中不会损坏。
耐热性能:考虑 PCB 在工作过程中的温度变化,选择能够承受相应温度的材料和工艺,以确保 PCB 的可靠性和稳定性。
环保要求:如果产品有环保要求,选择符合环保标准的 PCB 材料和生产工艺,如无铅、无卤素等。
选择 PCB 产品时,还要关注其生产厂家的资质与口碑,确保产品质量有可靠的保障。要仔细考察 PCB 的材质和工艺,以适应不同应用场景的特殊需求。还要考虑产品的价格与性价比,在满足性能要求的前提下实现成本的优化控制。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
通讯手机HDI
-
-
型号:GHS08K03479A0
阶数:8层二阶
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金+OSP

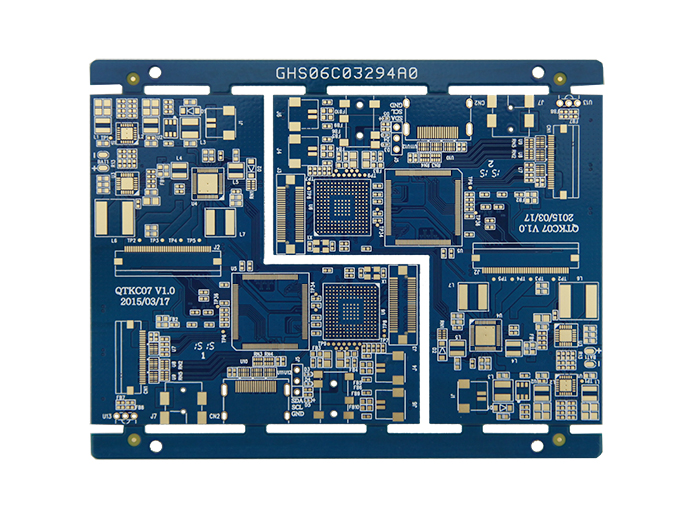

通讯手机HDI
-
-
