手机无线充线路板：创新引领无线充电新潮流
手机无线充线路板是实现手机无线充电功能的关键部件之一。
工作原理
手机无线充线路板主要基于电磁感应原理工作。它由发射端和接收端组成。发射端通常连接电源，将电能转换为交变磁场；接收端安装在手机内部，通过感应发射端的磁场产生感应电流，再经过整流、稳压等电路处理后，为手机电池充电。

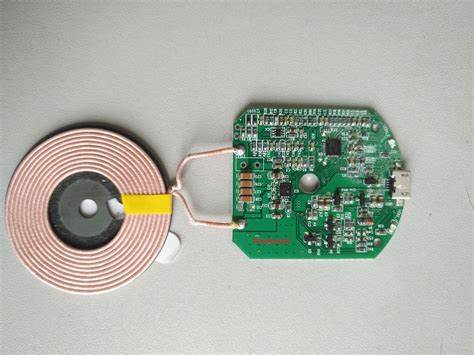

手机无线充PCB结构
线圈部分：无线充线路板的核心部件是线圈。发射端线圈产生磁场，接收端线圈感应磁场并产生电流。线圈的材质、匝数、尺寸等因素会影响充电效率和功率。
控制电路：包括驱动芯片、整流电路、稳压电路等。驱动芯片控制发射端线圈的电流和频率，以产生合适的磁场；整流电路将接收端线圈产生的交流感应电流转换为直流电流；稳压电路则确保输出的电压稳定，以安全地为手机电池充电。
保护电路：为了确保充电过程的安全可靠，无线充线路板通常还配备了过压保护、过流保护、过热保护等保护电路。这些保护电路可以在充电过程中出现异常情况时及时切断电源，防止手机和充电器损坏。
.jpg)
材料选择
基板材料：手机无线充线路板通常采用柔性电路板（FPC）或刚性电路板（PCB）作为基板。
FPC 具有柔韧性好、可弯曲折叠等优点，适合于手机等小型电子设备的内部空间布局；PCB 则具有较高的强度和稳定性，适用于一些对机械强度要求较高的场合。
导电材料：线圈通常采用铜箔等导电性能良好的材料制作。铜箔的厚度和宽度会影响线圈的电阻和电感，从而影响充电效率。
绝缘材料：为了确保线路板的电气绝缘性能，需要使用绝缘材料对线圈和电路进行隔离。常用的绝缘材料有聚酰亚胺（PI）、聚酯薄膜（PET）等。

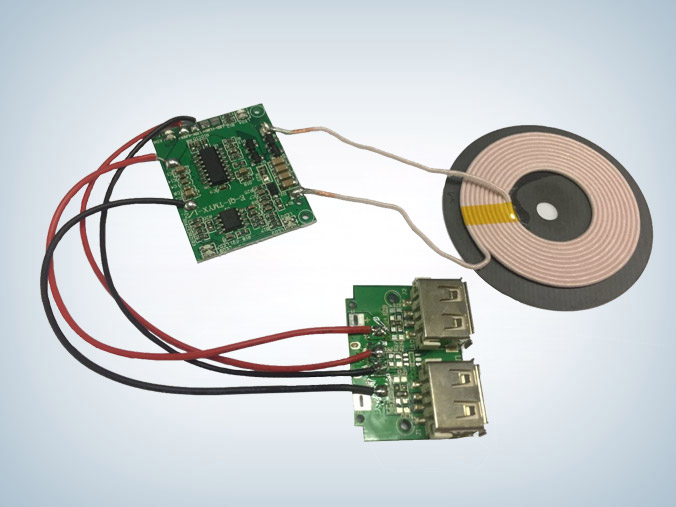

优势与挑战
优势：
方便快捷：无需使用充电线，只需将手机放置在无线充电器上即可开始充电，提高了用户的使用便利性。
减少接口磨损：避免了频繁插拔充电线对手机充电接口的磨损，延长了手机的使用寿命。
美观简洁：无线充电器可以设计得更加美观简洁，与手机等电子设备搭配使用，提升了整体的外观品质。
.jpg)
挑战：
充电效率：目前无线充电的效率相对有线充电还有一定差距，尤其是在大功率充电方面。提高充电效率是无线充技术发展的一个重要方向。
散热问题：无线充电过程中会产生一定的热量，如果散热不良，可能会影响充电效率和手机的性能。因此，需要设计合理的散热结构来解决散热问题。
兼容性：不同品牌和型号的手机无线充电标准可能存在差异，这给无线充电器的兼容性带来了挑战。未来需要进一步统一无线充电标准，提高充电器的兼容性。
总之，手机无线充线路板作为手机无线充电技术的核心部件，其性能和质量直接影响着手机无线充电的效果和用户体验。随着技术的不断进步，相信手机无线充线路板将会越来越成熟，为用户带来更加便捷、高效的充电体验。
ps:部分图片来源于网络，如有侵权，请联系我们删除
