汽车摄像头线路板:智能驾驶背后的精密 “神经网”
车辆上安装的摄像头主要有三种:感知摄像头、环视摄像头和驾驶员监控摄像头。

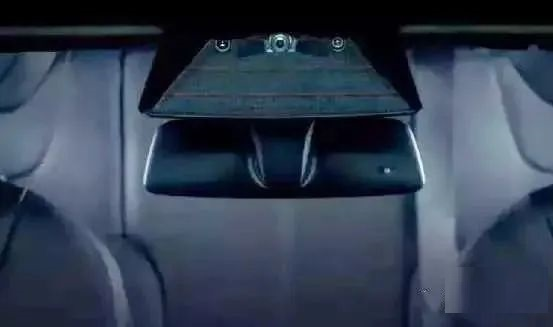

传感摄像头:安装在挡风玻璃上部,感应范围广,可用于自动驾驶或者驾驶辅助,例如辅助驾驶的LKA、LCA、AEB等功能,保障车辆前部行驶安全。
驾驶员监控摄像头:安装在车辆仪表盘附近,可以感应驾驶员的健康状况,用于DMS(驾驶员监控系统)确保安全驾驶。
环视摄像头:摄像头装置安装在车辆车身的前部、后部、左侧和右侧,可以感应车辆周围约1米的整个周边,可用于停车辅助,保障车辆周围的安全。

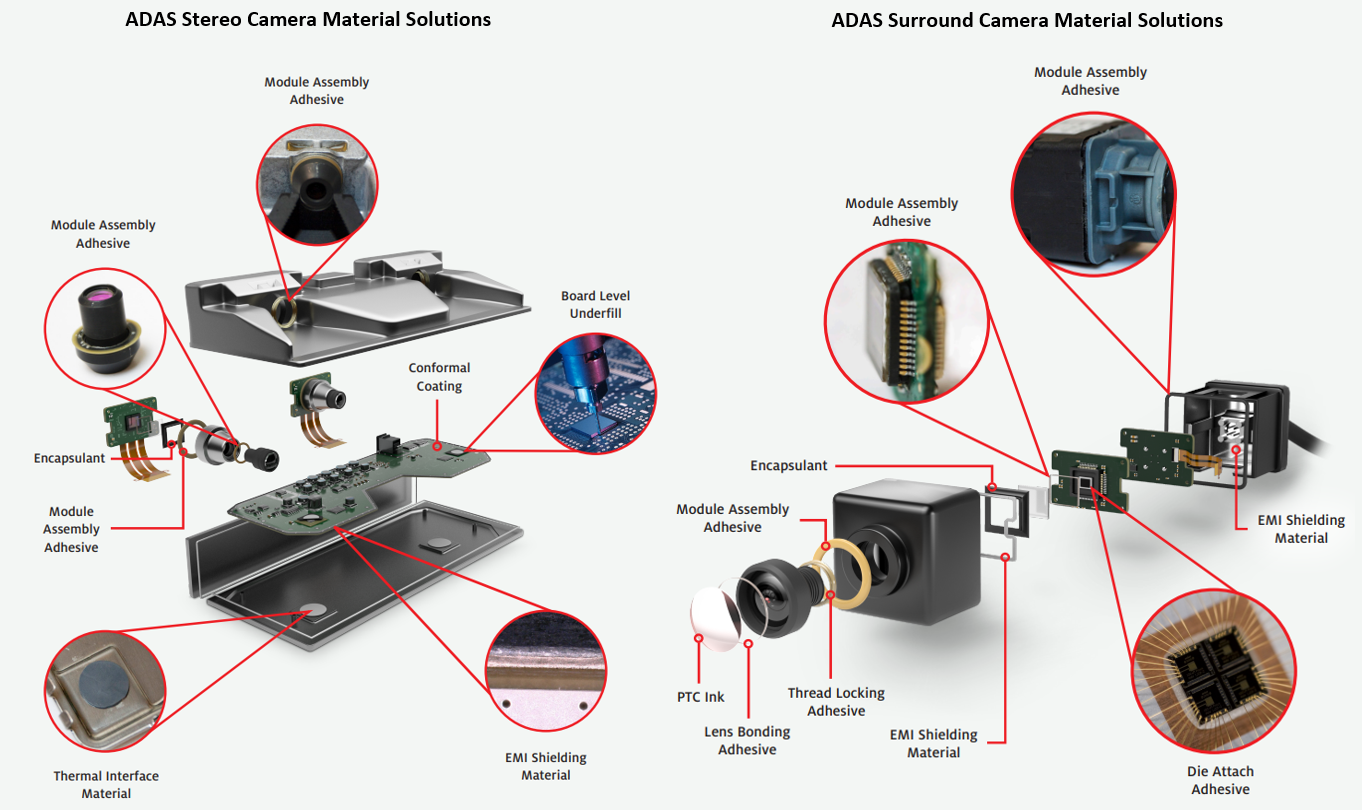

由于功能和安装位置的不同,车载摄像头在设计上的区别也很大,如传感摄像头和驾驶员监控摄像头的安装空间有限,更多的使用了软硬结合板做一体化设计,传感摄像头由于安装在挡风玻璃上部,对于外形有特别要求,其更多使用了摄像头板和主板的分立设计。
在智能驾驶技术飞速发展的今天,汽车摄像头已成为车辆感知外界环境的重要 “眼睛”。而在这些摄像头高效工作的背后,汽车摄像头线路板犹如精密的 “神经网”,承担着信号传输、处理和控制等关键任务,为智能驾驶的实现提供了坚实的支撑。
汽车摄像头线路板的关键作用

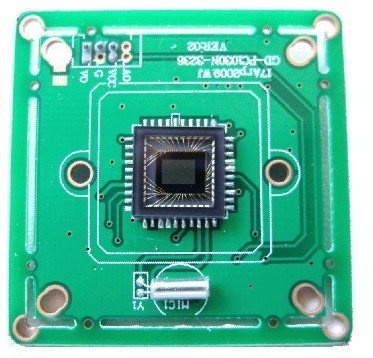

汽车摄像头线路板是连接摄像头各个组件以及与车辆其他电子系统的桥梁。它负责将摄像头捕捉到的图像信号进行传输,确保信号的稳定和准确。无论是用于倒车影像的后视摄像头,还是在自适应巡航、车道保持等功能中发挥重要作用的前视、环视摄像头,其拍摄的图像数据都需要通过线路板快速、无损地传输到车辆的中央处理器进行处理。
此外,线路板还承担着为摄像头供电的任务,保证摄像头在各种工况下都能正常工作。同时,它还能对摄像头的参数进行调节和控制,如焦距调整、曝光控制等,以适应不同的环境和拍摄需求。可以说,没有汽车摄像头线路板的精准运作,汽车摄像头就无法发挥其应有的功能,智能驾驶也将成为空谈。
线路板的设计与制造要求
高精度设计:由于汽车摄像头需要处理大量的图像数据,对信号传输的速度和精度要求极高。因此,汽车摄像头线路板在设计时需要采用高精度的布线技术,确保线路的阻抗匹配和信号完整性。同时,要合理布局元件,减少信号干扰,提高线路板的抗干扰能力。
高可靠性要求:汽车在行驶过程中会面临各种复杂的环境条件,如高温、低温、潮湿、振动等。这就要求汽车摄像头线路板具有极高的可靠性,能够在恶劣的环境下稳定工作。在制造过程中,需要选用高品质的材料,采用先进的工艺,如表面贴装技术(SMT)、多层板制造技术等,以提高线路板的机械强度和电气性能。
小型化与集成化趋势:随着汽车智能化程度的不断提高,车辆上安装的摄像头数量也在逐渐增加。为了节省空间,汽车摄像头线路板正朝着小型化和集成化的方向发展。通过采用高密度互连(HDI)技术、柔性线路板(FPC)等先进技术,能够在有限的空间内实现更多的功能,提高线路板的集成度和可靠性。
汽车摄像头PCB面临的挑战
数据传输压力:随着智能驾驶技术的不断发展,汽车摄像头的分辨率和帧率不断提高,产生的数据量也越来越大。这对汽车摄像头线路板的数据传输能力提出了更高的挑战。如何在保证信号质量的前提下,提高数据传输速度,成为线路板设计面临的重要问题。
电磁兼容性问题:汽车内部存在着复杂的电磁环境,各种电子设备之间可能会产生电磁干扰。汽车摄像头线路板需要具备良好的电磁兼容性,能够抵御外界电磁干扰,同时不会对其他电子设备产生干扰。这需要在设计和制造过程中采取有效的电磁屏蔽和滤波措施。
成本控制:在保证线路板性能和质量的前提下,降低成本也是汽车制造商关注的重点。如何在不牺牲性能的前提下,优化线路板的设计和制造工艺,降低材料成本和生产成本,是汽车摄像头线路板行业面临的挑战之一。
未来发展趋势
与其他传感器融合:为了实现更高级别的智能驾驶,汽车摄像头线路板将与其他传感器(如雷达、激光雷达等)的线路板进行深度融合,实现数据的共享和协同处理。这将提高车辆对外界环境的感知能力,增强智能驾驶的安全性和可靠性。
智能化与自动化:未来的汽车摄像头线路板将具备更高的智能化和自动化水平。通过内置智能芯片和算法,能够对摄像头采集的数据进行实时分析和处理,实现自动识别、预警和决策等功能,进一步提升智能驾驶的体验。
新材料与新工艺的应用:随着材料科学和制造工艺的不断进步,新型材料和工艺将不断应用于汽车摄像头线路板的制造中。例如,采用新型的绝缘材料和导体材料,能够提高线路板的电气性能和散热性能;采用先进的制造工艺,如 3D 打印技术、纳米制造技术等,能够实现线路板的更小型化和更高集成度。
汽车摄像头电路板作为智能驾驶背后的精密 “神经网”,在智能驾驶技术的发展中起着至关重要的作用。尽管面临着诸多挑战,但随着技术的不断进步,汽车摄像头线路板将不断创新和发展,为智能驾驶的实现提供更加可靠和高效的支持,引领汽车行业迈向更加智能化的未来。
