指纹识别软硬结合板厂之三星全新首款内置指纹及心率传感的面板
指纹识别软硬结合板厂深深了解到，近日，在美国举行的 2023 年 SID Display Week 活动中，三星展示了一款全新的屏幕面板名为Sensor OLED，是全球首款内置指纹传感器和心率传感器的OLED面板。
Sensor OLED面板与传统的OLED面板在显示性能上没有明显差异，但在Sensor OLED面板内置有光感应OPD（有机光电二极管），这使得手机等产品的生产过程中，将不再需要在屏幕下方独立安装指纹传感器，不仅减少了空间占用，还降低了成本。三星表示，该技术通过集成生物识别和健康跟踪传感器，可以显著降低手机或者平板的复杂性。
软硬结合板厂深深了解到，据三星显示介绍，这种光感应技术内置于新型 OLED 面板的每个像素中，因此它可以同时感测来自多个手指的指纹或心率信息。这将使得设备能够提供更准确的生物识别身份验证并测量血压。

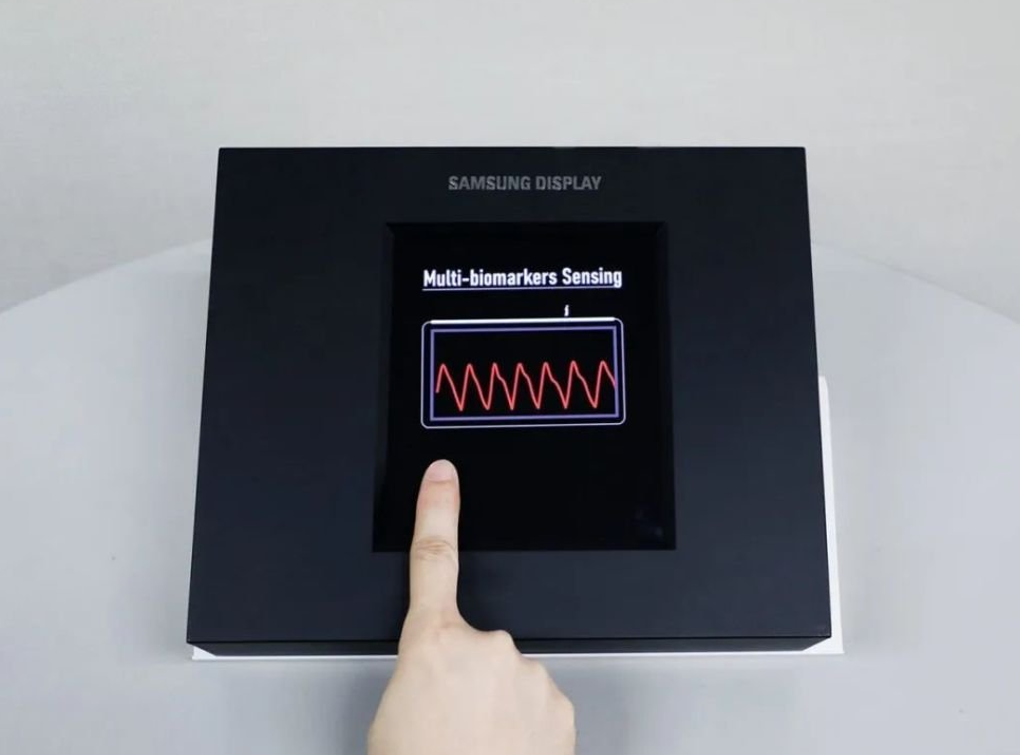

据悉，使用Sensor OLED的显示器可以测量用户的心率，血压和压力水平，只需触摸两个手指。根据手指内血管的收缩和松弛，OLED光会以不同的方式反射，当它返回到面板上时，OPD会识别它并将其转换为健康信息。三星显示器相关人士表示: “Sensor OLED显示屏可以同时感知双手的手指，提供比现有可穿戴设备更准确的健康信息。”
HDI厂深深了解到，这款Sensor OLED面板的出现，不仅为用户提供了更便捷、更安全的生物识别功能，同时也极大的降低了制造厂商产品的制造成本和工艺复杂度，也可以使未来的手机或平板等产品变得更加轻薄。据了解，三星方面表示，未来Sensor OLED面板将被优先应用在Galaxy系列的手机与平板上。
ps:部分图片来源于网络，如有侵权，请联系我们删除
