不同材质PCB板的区别有哪些?
PCB厂了解到,随着电子技术的发展和不断进步,对印制板基板材料不断提出新要求,从而,促进覆铜箔板标准的不断发展。目前,基板材料的主要标准如下。
①国家标准目前,我国有关基板材料 pcb 板的分类的国家标准有 GB/
T4721—47221992 及 GB4723—4725—1992,中国台湾地区的覆铜箔板标准为CNS 标准,是以日本 JIs 标准为蓝本制定的,于 1983 年发布。
②其他国家标准主要标准有:日本的 JIS 标准,美国的 ASTM、NEMA、MIL、IPc、ANSI、UL 标准,英国的 Bs 标准,德国的 DIN、VDE 标准,法国的 NFC、UTE 标准,加拿大的 CSA 标准,澳大利亚的 AS 标准,前苏联的 FOCT 标准,国际的 IEC 标准等

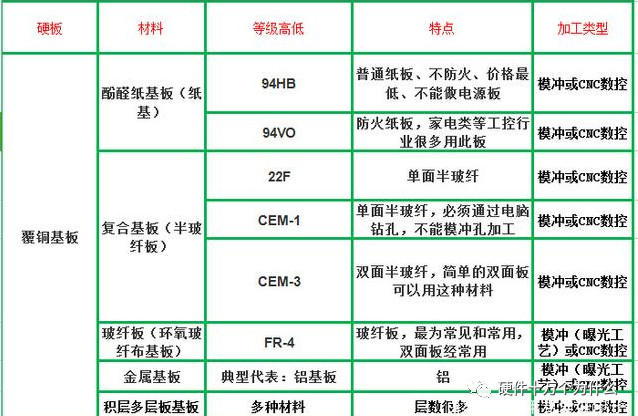

HDI厂讲按照PCB板增强材料一般分为以下几种:
1、酚醛PCB纸基板

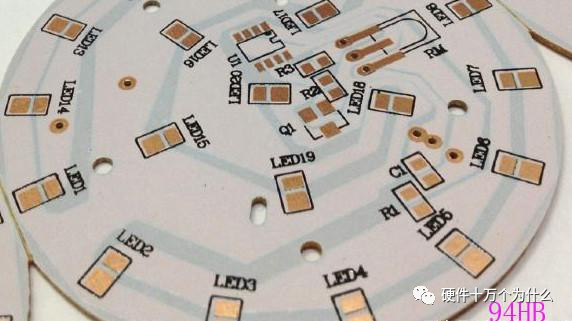

因为这种PCB板由纸浆木浆等组成,因此有时候也成为纸板、V0板、阻燃板以及94HB等,它的主要材料是木浆纤维纸,经过酚醛树脂加压并合成的一种PCB板。

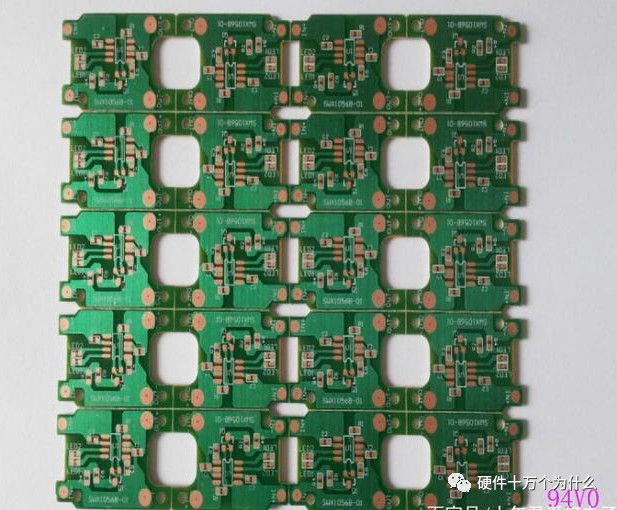

这种纸基板特点是不防火,可进行冲孔加工﹑成本低﹑价格便宜﹐相对密度小。酚醛纸基板我们经常看见的有XPC、FR-1、FR-2、FE-3等。而94V0属于阻燃纸板,是防火的。
2、复合PCB基板

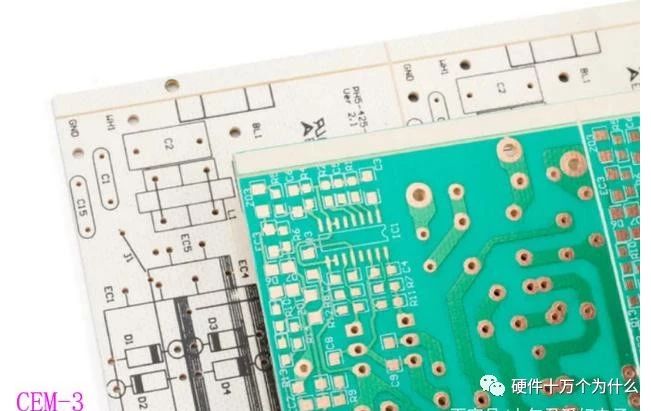

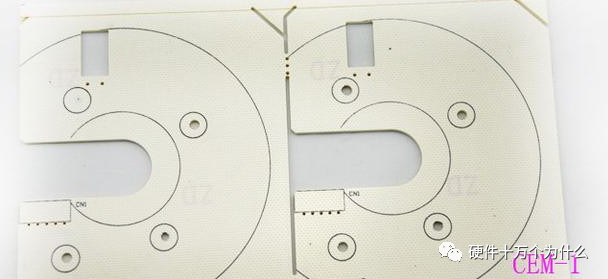

这种也成为粉板, 以木浆纤维纸或棉浆纤维纸为增强材料﹐同时辅以玻璃纤维布作表层增强材料﹐两种材料用阻燃环氧树脂制作而成。有单面半玻纤22F、CEM-1以及双面半玻纤板CEM-3等,其中CEM-1和CEM-3这两中是目前最常见的复合基覆铜板。
3、玻纤PCB基板
有时候也成为环氧板、玻纤板、 FR4、纤维板等﹐它是以环氧树脂作粘合剂﹐同时用玻璃纤维布作增强材料。这种电路板工作温度较高﹐受环境影响很小、在双面PCB经常用这种板﹐但是价格相对复合PCB基板价格贵,常用厚度1.6MM。这种基板适合于各种电源板、高层线路板,在计算机及外围设备、通讯设备等应用广泛。
FR-4
4、其他基板
除了上面经常看见的三种同时还有金属基板以及积层法多层板(BUM)。
以上就是软硬结合板厂整理的不同材质PCB板的区别。
