探秘手机无线充线路板:材料选择和应用实践

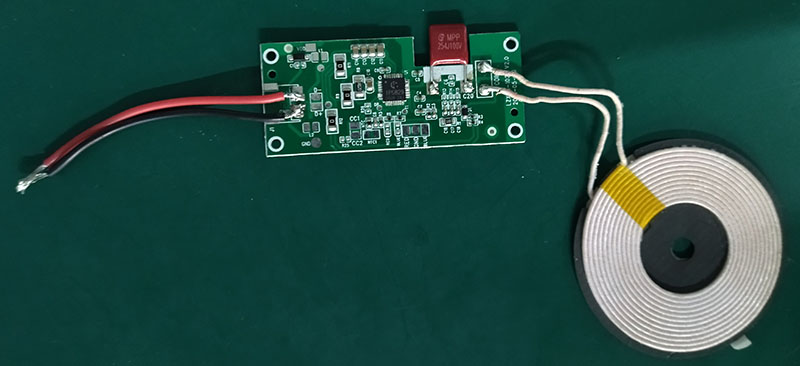

在智能手机功能日益强大,人们对便捷性要求不断提高的当下,手机无线充电技术逐渐成为了众多消费者关注的焦点。而手机无线充线路板作为实现无线充电功能的核心部件,其材料选择、性能优化以及应用实践都直接影响着无线充电的效果和体验。今天,我们就来深入探秘手机无线充线路板的这些关键方面。
手机无线充线路板的材料选择
绝缘基材:绝缘基材是手机无线充线路板的基础材料,它的性能对线路板的稳定性和可靠性起着关键作用。目前,常用的绝缘基材有聚酰亚胺(PI)和环氧树脂玻璃纤维板等。聚酰亚胺具有优异的耐高温、耐化学腐蚀和柔韧性,能够在复杂的环境下保持稳定的性能,适用于对空间布局要求较高的手机无线充线路板。环氧树脂玻璃纤维板则具有良好的机械强度和绝缘性能,成本相对较低,在一些对成本敏感的产品中应用广泛。
导电材料:导电材料的选择直接影响着线路板的导电性能和信号传输质量。铜箔是最常用的导电材料,其具有良好的导电性和延展性。在手机无线充线路板中,通常采用高纯度的电解铜箔,以确保电流的稳定传输。一些高端线路板还会采用镀银或镀金的铜箔,进一步提高导电性和抗氧化性能,减少信号传输过程中的损耗。

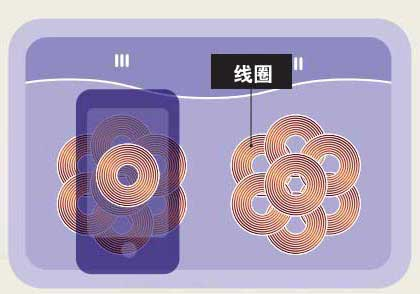

磁性材料:在手机无线充电系统中,磁性材料起着至关重要的作用。它能够增强磁场的强度和稳定性,提高能量传输的效率。常见的磁性材料有铁氧体和纳米晶软磁材料等。铁氧体具有较高的磁导率和较低的损耗,成本相对较低,被广泛应用于各种手机无线充线路板中。纳米晶软磁材料则具有更高的磁导率和更低的损耗,性能更为优越,但成本相对较高,主要应用于高端手机无线充电产品中。
手机无线充PCB的应用实践

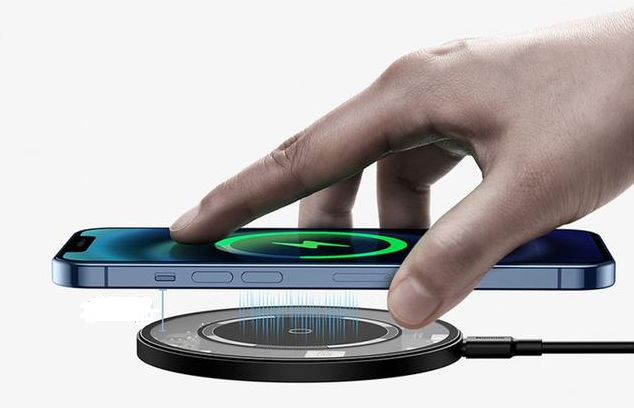

消费电子领域:手机无线充线路板在消费电子领域得到了广泛应用,除了智能手机外,还应用于平板电脑、智能手表、无线耳机等设备中。在这些设备中,无线充电功能为用户提供了更加便捷的充电体验,减少了充电线的束缚。一些高端智能手机还支持反向无线充电功能,通过手机无线充线路板可以为其他设备进行充电,进一步拓展了无线充电的应用场景。
汽车领域:在汽车领域,手机无线充线路板也逐渐得到了应用。随着汽车智能化的发展,越来越多的汽车配备了无线充电功能,方便用户在驾驶过程中为手机充电。汽车无线充线路板需要具备更高的可靠性和稳定性,以适应汽车内部复杂的环境。在设计和制造过程中,需要考虑汽车的振动、高温、电磁干扰等因素,确保无线充电系统的正常运行。
智能家居领域:智能家居设备的普及也为手机无线充线路板带来了新的应用机会。一些智能家居设备,如智能音箱、智能门锁等,也开始支持无线充电功能。通过将手机无线充线路板集成到智能家居设备中,可以实现设备的无线充电,提高设备的使用便利性和美观度。
线路板厂未来展望
随着科技的不断进步,手机无线充线路板将不断发展和创新。未来,手机无线充线路板将朝着更高功率、更高效率、更小尺寸的方向发展。同时,与其他先进技术的融合也将成为趋势,例如与 5G 技术的结合,可以实现更快速的无线充电和更智能的充电管理。与物联网技术的结合,可以实现无线充电设备的互联互通,为用户提供更加便捷的充电体验。
手机无线充线路板作为手机无线充电技术的核心部件,其材料选择、性能优化和应用实践都至关重要。通过不断优化材料选择、提升性能和拓展应用领域,手机无线充线路板将为我们带来更加便捷、高效的无线充电体验,推动无线充电技术的广泛应用和发展。相信在未来,手机无线充线路板将在更多领域发挥重要作用,为我们的生活带来更多的便利和创新。
ps:部分图片来源于网络,如有侵权,请联系我们删除
