随着电子产业的不断发展，各种智能设备的充电方式也不断改进，近两年出现的无线充电则尤为酷炫。那么，无线充电的原理又是怎样的呢？下面我们一起来了解一下。

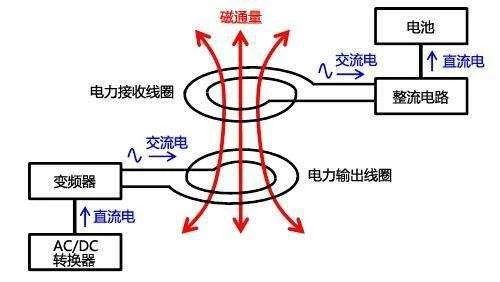

无线充电有四种方式：电磁感应、磁场共振、电场耦合、无线电波。磁场共振和电场耦合都比较复杂，无线电波的原理虽然也复杂，但我们经常用，例如WiFi。而手机等智能设备往往采用电磁感应的原理。原理示意图如下：

手机电池连接着线圈，这个线圈一般紧贴在手机后壳内部。充电时，将手机后壳贴近无线充电底座。将无线充电底座的线圈通入交流电，便会在手机电池连接的线圈中产生感应电动势，从而对电池进行充电。

在智能手机日益普及且追求极致便捷的当下，手机无线充线路板悄然成为幕后英雄，为摆脱线缆束缚、实现轻松充电立下汗马功劳。

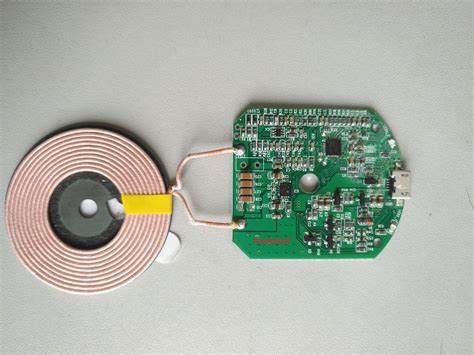

手机无线充线路板从基本构造看，主要由发射端与接收端线路板构成。发射端线路板安置于无线充电器内，宛如一座能量 “灯塔”，源源不断地向外辐射电磁能量。它集成了高频振荡电路，这一电路堪称核心动力源，能将输入的直流电转换为特定频率的交流电，为后续的无线能量传输奠定基础。同时，配备精准的功率控制模块，恰似一位智能 “管家”，时刻监测并调控输出功率，确保既满足手机快速充电需求，又不会因功率过高对手机电池造成损害，保障充电过程安全、高效。

接收端线路板则内置于手机之中，如同敏锐的 “能量捕手”。其关键部件之一是线圈，通常采用多股漆包线绕制而成，具备良好的电感特性，能够高效捕捉发射端辐射出的交变磁场，并将其转换为微弱的交流电。紧接着，整流电路迅速登场，它如同一位精准的 “翻译官”，把交流电整流为直流电，以适配手机电池的充电需求。此外，为保障接收的稳定性与高效性，还设有匹配电路，通过动态调整自身参数，让接收端与发射端始终处于最佳谐振状态，使得能量传输损耗降至最低。

手机无线充PCB在材料选用上，有着严苛要求。线路板基板多选用低介电常数、低损耗角正切的材料，以减少电磁信号在传输过程中的衰减与畸变，确保能量精准、流畅地传输。对于高频振荡电路中的关键元器件，如电容、电感等，其品质因数至关重要，需选用高性能、高稳定性的产品，保障高频信号的纯正与强劲，进而提升无线充电效率。

谈及性能优化，散热管理不容忽视。在无线充电过程中，线路板上的元器件尤其是功率器件会产生热量，若热量积聚，不仅会降低充电效率，还可能影响线路板寿命甚至引发安全隐患。因此，优质的无线充线路板会设计精巧的散热结构，或是采用散热性能良好的金属基板，或是布局合理的散热孔，配合导热硅胶等材料，将热量迅速散发出去，让线路板始终处于适宜的工作温度区间。

从兼容性角度考量，手机无线充线路板还需具备广泛的适配能力。随着手机品牌、型号日益多样，不同手机对无线充电功率、协议等要求各异。这就要求无线充线路板能够智能识别接入手机的类型，自动切换至适配的充电模式，无论是苹果的 Qi 标准，还是安卓阵营的各类快充协议，都能无缝对接，为用户提供便捷、通用的充电体验。
