【干货分享】手机无线充线路板知识讲解来了

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:737发布日期:2024-11-02 10:06【

手机无线充线路板是实现手机无线充电功能的关键部件。它主要由导电材料、电子元件和绝缘层组成。通过电磁感应原理,将电能从无线充电器传输到手机内部。线路板上的线圈与充电器的发射线圈相互作用,产生感应电流,为手机电池充电。它的出现让手机充电更加便捷,摆脱了传统充电线的束缚。

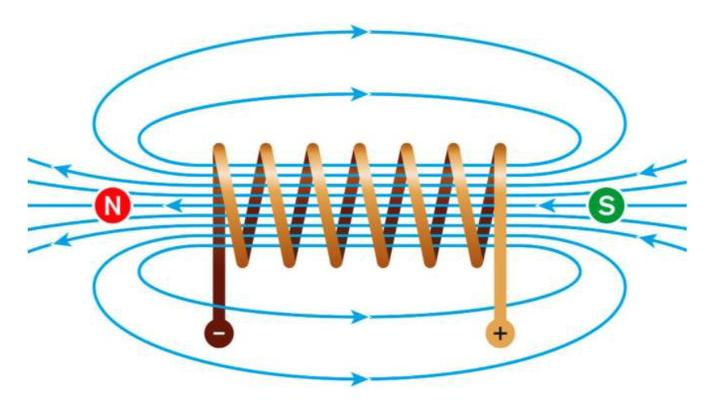

工作原理基础:手机无线充线路板的工作原理主要基于电磁感应。就像我们中学时学过的电磁感应现象,充电系统由发射端和接收端的线圈组成。发射端将电能转换为磁场能量,当手机等接收设备靠近时,接收端的线圈因磁场变化产生电流,从而实现电能的无线传输,为手机等电子设备提供充电服务。



材料与设计:其通常采用软硬结合板的设计,结合了硬性板的强度和柔性板的可弯曲性。这种设计不仅保证了线路板的强度,使其能够承受一定的外力,还提高了其适应各种手机内部空间和外形的能力,为用户带来更加便捷的充电体验。

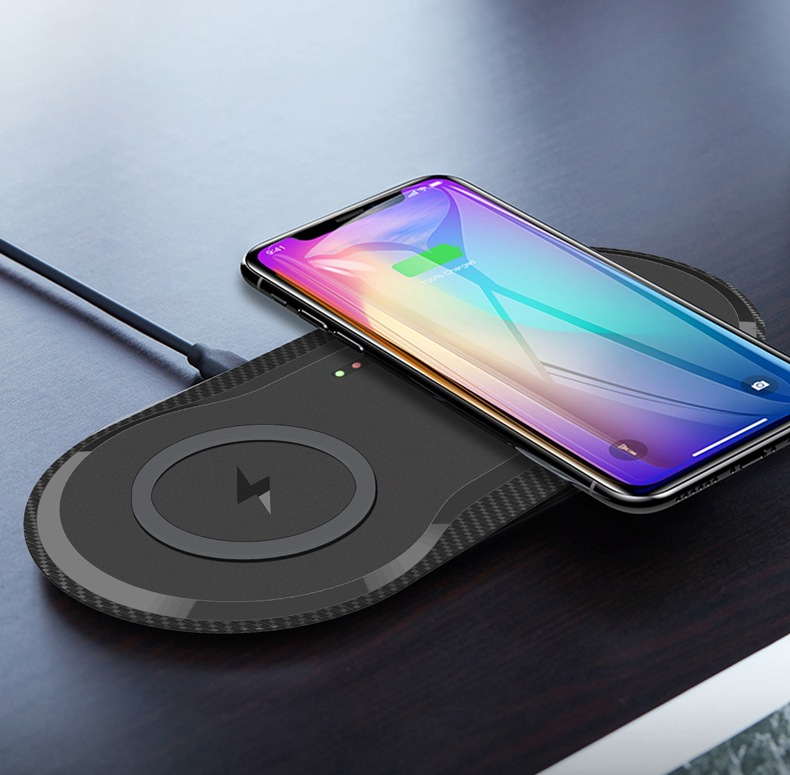

技术优势体现:相比传统的有线充电方式,手机无线充线路板具有诸多优势。例如,避免了频繁插拔充电线对手机充电接口的磨损,减少了接口损耗;使用更加便捷,无需精准对准接口,只需将手机放置在无线充电器上即可充电;而且可以在一些特殊环境下使用,如潮湿的环境,因为充电器和手机之间没有金属的物理连接,安全性更高。



生产工艺复杂:生产手机无线充线路板需要经过多道工序和严格的质量控制。首先通过高精度的印刷技术,将电路图案精确地印刷在绝缘材料上,然后经过蚀刻、钻孔等工艺形成导电线路和连接孔,最后经过焊接、测试等环节,确保每一块线路板都符合标准,这需要高度的专业知识和先进的生产技术。



充电效率提升:随着技术的不断进步,手机无线充线路板的充电效率得到了显著提升。

线路板厂的工程师们不断优化线路设计、改进材料和元器件,以减少能量损耗,提高充电速度,满足用户快速充电的需求。同时,一些无线充电设备还采用了串联双电芯架构等技术,只需充电底座 - 接收线圈 1 次降压,充电效率更高,发热也更低。



关键元器件组成:手机无线充线路板上包含主控 IC、谐振电容、电阻、MOS 管、驱动芯片以及发射线圈等关键元器件。主控 IC 相当于线路板的“大脑”,负责控制整个充电过程;谐振电容、发射线圈等共同组成了能量传输的核心部分,驱动芯片则用于驱动线圈等功率器件工作。

市场应用广泛:目前,手机无线充线路板已广泛应用于智能手机、平板电脑、智能手表等电子产品中。随着无线充电技术的不断普及和发展,其市场需求还在不断增长。未来,在汽车电子等领域也具有广阔的应用前景,例如车载无线充电装置等。

发展面临挑战:尽管手机无线充线路板技术取得了很大的进展,但仍然面临一些挑战。比如,如何进一步提高充电效率、降低成本、增强兼容性,以及解决充电时的发热问题等,都是需要工程师们不断探索和解决的问题,以推动该技术的更好发展。



手机无线充PCB在设计和制造上要求较高。需要精确的布局和高质量的材料,以确保充电效率和稳定性。同时,随着手机功能的不断增强,无线充线路板也在不断创新,如提高充电速度、兼容多种设备等。它不仅为用户带来了便利,也推动了手机充电技术的发展,成为现代智能手机不可或缺的一部分。
