详解手机无线充线路板布线原则

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:2932发布日期:2022-02-22 04:07【

  在手机无线充线路板设计中,布线是完成产品设计的重要步骤。手机无线充线路板布线包括单面布线、双面布线和多层布线。还有两种布线方式:自动布线和交互式布线。今天为您详细解释手机无线充线路板布线原则。

连线精简原则

  连接线应简化,尽可能短,尽可能少匝,并努力使线路简单明了,尤其是在高频电路中。当然,需要特殊延伸以实现阻抗匹配的线路是个例外,例如蛇形布线。

安全载流原则

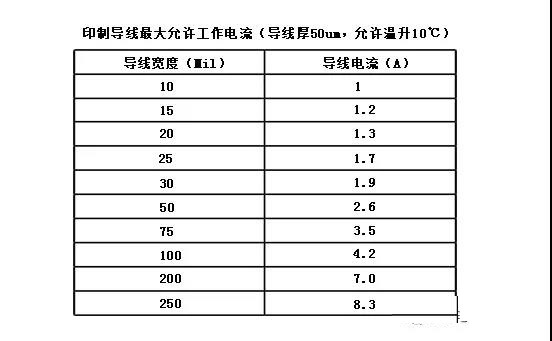

  铜线的宽度应根据其能承载的电流进行设计。铜线的载流量取决于以下因素:线宽、导线厚度(铜铂厚度)、允许温升等。下表给出了铜线宽度、导线面积和导电电流(军用标准)之间的关系。根据这一基本关系,可以适当考虑导线宽度。

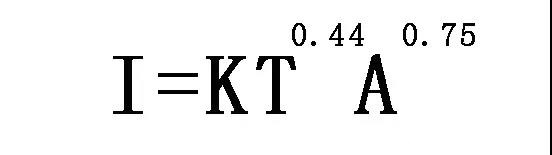

相关的计算公式为:其中:

    K 为修正系数,一般覆铜线在内层时取 0.024,在外层时取 0.048;T 为最大温升,单位为℃;A 为覆铜线的截面积,单位为 mil(不是 mm,注意);I 为允许的最大电流,单位是 A。
