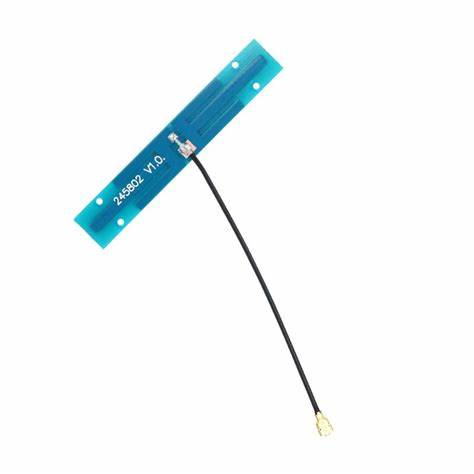

小型化与轻量化：汽车内部空间有限，尤其是在一些紧凑级车型或对空间布局要求较高的新能源汽车中，汽车天线 PCB 需要尽可能地小型化和轻量化。为了实现这一目标，设计师通常采用多层 PCB 技术，将多个电路层和功能模块紧密地集成在一起，减少 PCB 的面积和厚度。例如，一些汽车天线 PCB 采用了高密度互连（HDI）技术，通过微孔和盲孔实现层间的电气连接，从而可以在更小的空间内布置更多的线路和元件。

汽车天线PCB在材料选择上，也会优先选用轻质、高强度的 PCB 基材，如新型的玻璃纤维增强复合材料或特殊的工程塑料，在保证 PCB 机械性能的前提下，减轻其重量，有利于汽车的整体轻量化设计和燃油经济性提升。

高频高速特性：由于汽车天线涉及到多种高频无线信号的处理，如蓝牙（2.4GHz）、Wi-Fi（2.4GHz/5GHz）、4G（1.8GHz - 2.6GHz 等多个频段）、5G（Sub-6GHz 及毫米波频段）以及 GPS（1.5GHz 左右）等，汽车天线 PCB 必须具备良好的高频高速特性。这就要求 PCB 的基材具有低介电常数（Dk）和低损耗因数（Df），以减少信号在传输过程中的延迟和衰减。

例如，常用的高频 PCB 基材有 Rogers 公司的 RO4000 系列板材，其介电常数和损耗因数在高频段表现出色，能够满足汽车天线对高频信号传输的严格要求。在 PCB 的线路设计方面，需要采用微带线、共面波导等特殊的传输线结构，并严格控制线路的宽度、间距和长度，以实现精确的阻抗匹配和信号完整性。

汽车天线线路板为了应对高速信号的数据传输需求，还会在 PCB 上集成高速信号处理芯片和接口电路，如高速 ADC（模数转换器）、DAC（数模转换器）以及高速差分信号接口等，确保天线系统能够快速、准确地处理和传输大量的无线数据。

电磁兼容性（EMC）设计：汽车内部环境复杂，存在着众多的电子设备和电气系统，它们在工作时会产生各种电磁干扰（EMI）。汽车天线 PCB 作为敏感的信号接收和发送部件，必须具备良好的电磁兼容性，既要防止外界电磁干扰对自身天线信号的影响，又要避免自身天线系统产生的电磁辐射对其他汽车电子设备造成干扰。

在设计上，通常会采用电磁屏蔽技术，如在 PCB 周围设置金属屏蔽罩或在 PCB 内部的不同层之间铺设金属屏蔽层，将天线电路与外界电磁环境隔离开来。同时，还会通过合理的电路布局和接地设计，优化 PCB 的电流回路，减少电磁辐射的产生和传播。

例如，将高频信号线路与低频信号线路分开布局，避免它们之间的相互耦合；在 PCB 的接地设计上，采用多点接地和地平面分割等技术，为不同频段的信号提供独立的接地回路，降低接地阻抗，提高电磁兼容性。

线路板可靠性与耐久性设计：汽车在行驶过程中会面临各种恶劣的环境条件，如高温、低温、潮湿、振动、冲击等，汽车天线 PCB 必须能够在这些环境下长期稳定可靠地工作。

在可靠性设计方面，首先在 PCB 的材料选择上，会选用耐高温、耐低温、耐潮湿的基材和元件，如一些特殊的聚酰亚胺薄膜基材和经过工业级认证的电子元件，它们能够在 -40℃ 至 +125℃ 的温度范围内正常工作，并具有良好的防潮性能。

在 PCB 的结构设计上，会加强对关键元件和线路的固定和保护，例如采用加固的贴片技术将芯片和其他大型元件牢固地焊接在 PCB 上，防止在振动和冲击过程中出现松动或脱落。同时，还会对 PCB 进行严格的环境测试和可靠性验证，如高温老化测试、低温启动测试、湿度循环测试、振动测试、冲击测试等，确保其在汽车的整个使用寿命周期内都能保持良好的性能和可靠性。
