什么情况下需要应用软硬结合板?

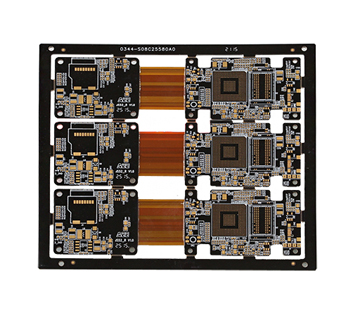

软硬结合板,就是PCB制造中,柔性线路板与硬性线路板经过压合等工序,按相关工艺要求组合在一起,形成具有FPC特性与PCB特性的线路板;其价格较高,但用途极为广泛,可以针对众多行业的应用进行量身定制。
那么,PCB制造中什么情况下需要应用软硬结合板?一起来了解一下:
1、高冲击和高振动的环境。软硬结合板具有很高的抗冲击性,并且可以在高应力环境中应用并确保设备性能稳定,否则会导致设备故障。
2、可靠性比成本考虑更为重要的高精度应用。如果电缆或连接器故障很危险,则最好使用更耐用的软硬结合板。
3、高密度应用。某些组件缺少所有必需的连接器和电缆所需的表面积,这种情况下采用软硬结合板,可以节省空间以解决此问题。
4、需要多个刚性板的应用。当组件中挤满了四个以上的连接板时,以单个软硬结合板替换它们可能是最佳的选择方案,并且更具成本效益。
ps:部分图片来源于网络,如有侵权,请联系我们删除
