“电路板 Layout工程师”拍了拍你：分享一些Allegro使用技巧
“工欲善其事，必先利其器”，熟练使用Allegro软件对电路板 Layout工程师来说是至关重要的。本文和大家分享10条非常实用的Allegro实操技巧，希望对大家的工作有所帮助。
.jpg)
- 01 修改Pin脚网络

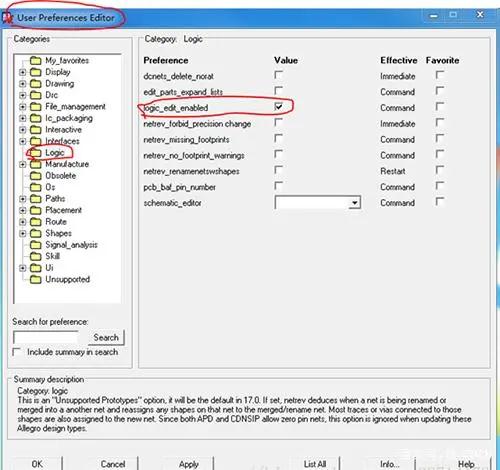

- set up --user preference Editor
.jpg)
Logic--net logic
.jpg)

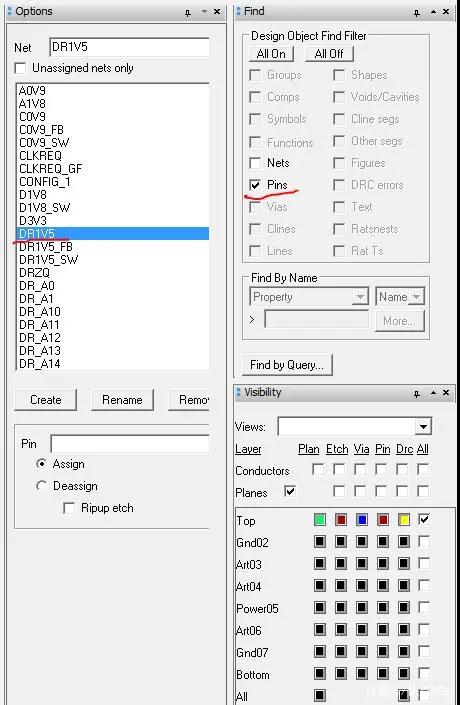

Option处选择网络，然后find处选择Pins，之后点击要修改网络的Pin即可将原来的网络修改为所选择的网络。
- 02 如何加入不同的via？
1) 用Allegro Utilities->Pad stack工具制作
2) Setup-->constraints...-->Physical (lines/vias)rule set中的Set values...按钮Name栏输入via名Add之即可(注意顶上Constraint Set Name和Subclass)
- 03 如何让Allegro显示实心焊盘？
Setup-->Drawing Options... Display: Filled pads and Display drill holes
- 04 如何只显示一部分飞线？
在实际Layout中常常希望只显示出一部分Net的飞线，可以通过Display-->Show Rats，看清它们的相对位置，方便布线。
- 05 allegro软件的绝对传输延迟怎么设置？

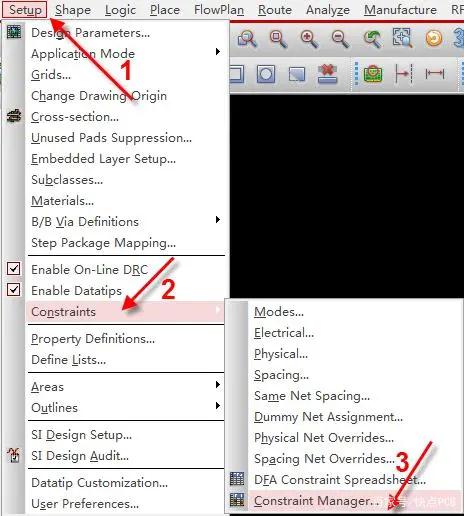

- 第一步，打开规则管理器，执行菜单命令Setup-Constraints，在下拉菜单中选择Constraint Manager，如图5-90所示，进入到规则管理器中；
.jpg)
图5-90 规则管理器示意图

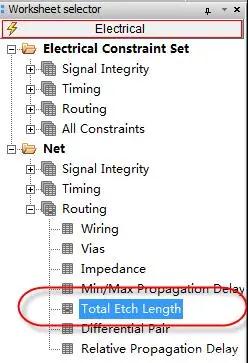

第二步，进入规则管理器以后，在CM左侧的目录栏中选择Net，在Routing中选择Total Etch Length，如图5-91所示，设置信号的线的总长度；
.jpg)
图5-91 设置绝对长度示意图

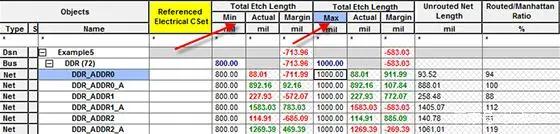

第三步，进入到右边栏，对需要做等长的信号线，创建好Bus，在Total Etch Length中输入最小值、最大值即可，如图5-92所示，每一组的信号线都会跟这个对比产生相对应的误差，按这个误差做等长即可；
.jpg)
图5-92 设置绝对长度最大值最小值示意图
第四步，回到PCB界面，如果需要做等长的信号线没有满足最小值或者最大值的要求，都会报相对应的DRC错误，用于提醒工程师做等长设计。
- 06 如何实现器件移动时，走线不断开？
1、首先点击左上角placementedit 模式按钮
2、在右边的find中将symbols勾选
3、随后点击move按钮
4、在右侧options中勾选slide etch(平滑电气连接)
- 07 铜皮不能自动更新
铜皮属性是dynamic copper，但是修改的过程中他不会自动更新。可以选择shape--global dynamic shape parameters（这边改动之后所有铜皮都会修改为相应的设置）将dynamic fill设置为smooth即可。
.jpg)
- 08 修改Shape属性的outline
首先关闭其他东西，直留一个outline。
然后shape--decompose shape，在option那边选择board geometry --outline。
最后框选住整个outline就会变成board geometry属性的outline了。
- 09 调整差分线

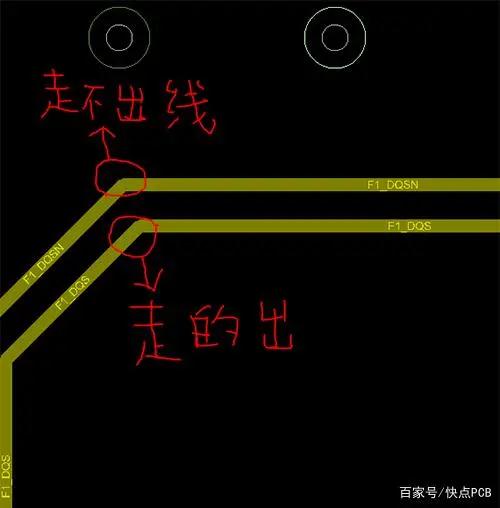

调整差分线的时候，即用连线命令在差分线拐角位置开始走线，外围的那根线会有走不出来的情况。这是因为拐角外围的那个点内围没有与他平行的点，但是内围的线在外围有对应的平行点，所以内围那根线可以走出线。
除此之外，option那边的bubble必须设置为off。不然也是不行的。
.jpg)
- 10 删除dangling线
route—Gloss—parameters
弹出选项窗口点 line smoothing 这一任务项，然后ok，然后点gloss即可消除dangling线。
ps:部分图片来源于网络，如有侵权，请联系我们删除
