HDI厂带你看2017年世界顶级PCB制造商排行榜
HDI小编给你介绍NTI发布的2017年世界顶级印制电路板制造商排名,了解全球及中国印制电路企业规模情况。
行业内都很关注企业排行榜,从中了解一些产业的总体状况以及同行企业的情况,通过比较分析看到自身企业的地位与处境,确立企业的经营战略与对策。美国NTI公司中原捷雄博士(Dr. Hayao Nakahara)每年收集信息,编制出世界顶级印制电路板(PCB)制造商排行榜(NTI-100)。2017年度排行榜已发表,发表于PCD&F网站。现把有关信息整理成文,供国内同行们读阅。
PCB产地在全球多处,世界各地的货币不同,现统一以美元计算产值,汇率见表1。

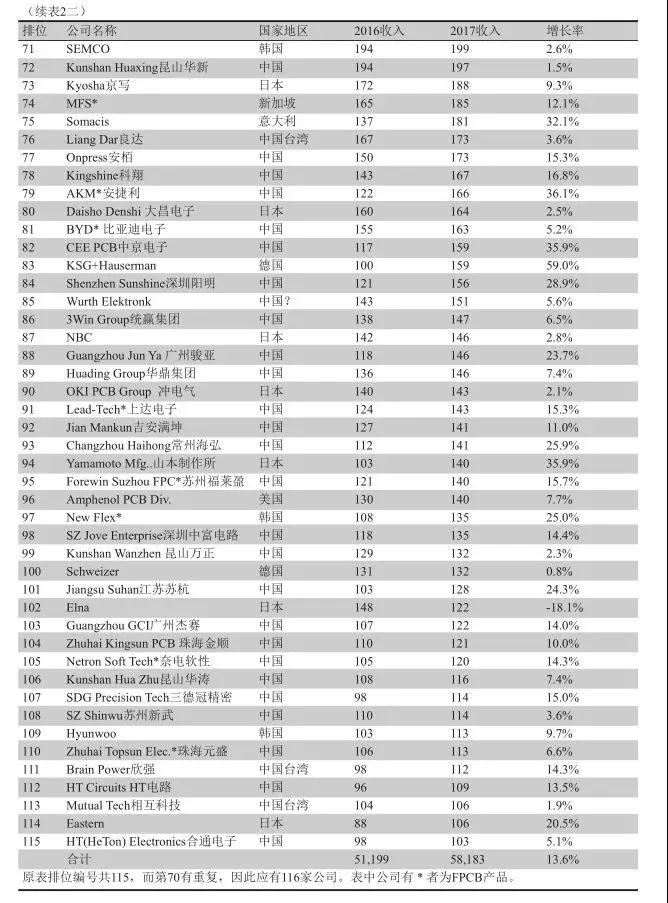

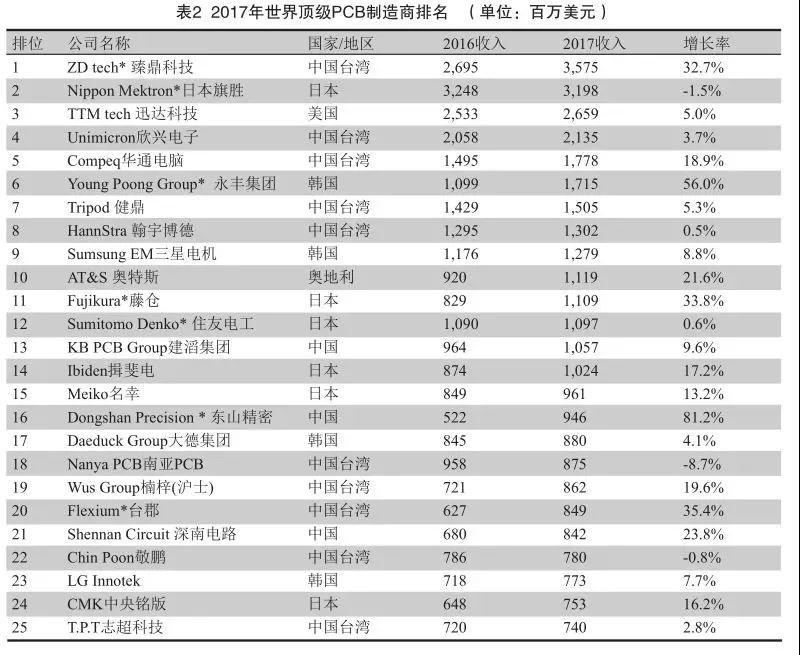

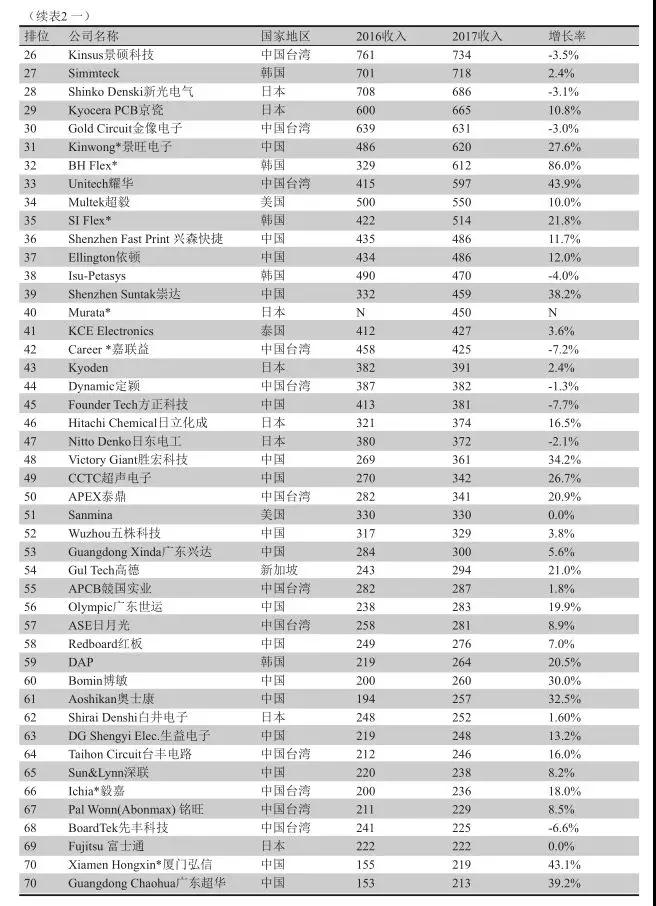

以2017年PCB销售额为序,世界顶级PCB制造商的排名见表2。列入此排名表的PCB制造商年度销售额均在1亿美元以上。
从表2可以看到2017年全球PCB市场大好,NTI-100排行榜企业产量(销售额)比上年增长了13.6%,有两位数的增长已属高速!在表2的116家企业中只有10.3%企业12家是负增长,近90%的企业呈现增长,并且有27.6%企业32家增长率在20%以上。相比2016年,NTI-100排行榜企业产量(销售额)比2015年下降2.1%,那年榜中113家企业中有31.0%的企业35家是负增长。
2017年PCB市场增长得益于整个电子信息产业普遍趋好,尤其智能手机和汽车电子市场对PCB需求增加,在2017年取得高增长的PCB企业都进入了这方面市场。2017年挠性印制电路板(FPCB)和刚挠结合印制电路板(R-FPCB)市场更好,进入NTI-100排行榜的以FPCB为主的企业约20家,约占17%。排行榜前10名的合计产值为202.65亿美元,其中3家是FPCB制造商,产值为84.88亿美元。在前10名中FPCB企业占30%,FPCB产值占41.9%,可见FPCB的好势头。
表3显示了进入NTI-100排行榜的每个国家/地区的企业与产值数量。
在116家企业中,中国大陆有47家,约占总数的40%。当然,中国大陆企业的排位还是较低的,未有进入前10名。中国大陆企业产值总量所占比例不高,企业数量是日本的两倍多,但产值份额却与日本相同,显然我们单个企业规模还不够巨大。然而,中国大陆的PCB制造企业在不断做大,除了进入NTI-100排行榜的企业数增多外,产值总量和占比例也都有显著提升。
这次2017年NTI-100报告中作者(中原捷雄)没有列出2017年全球PCB总产值,而作者曾在2018年3月上海CPCA论坛会演讲时说到2017年全球PCB总产值约624.32亿美元,比2016年增长7.91%。
显然,NTI-100排行榜的企业平均增长率(13.6%)远高于全球平均增长率,排行榜116家企业产值581.83亿美元,占全球总产值的93.2%,正是大者更大。
ps:部分图片来源于网络,如有侵权,请联系我们删除
