详细介绍PCBA、SMT、PCB线路板三者之间的区别
很多刚开始接触电子行业的人,常常会被PCBA、SMT、PCB线路板这三个称呼给弄晕,很难分清楚它们之间的区别和联系,接下来小编就通过通俗易懂的语言来谈谈PCBA、SMT、PCB三者之间区别与联系,帮助大家更好的进入这个行业。
一、PCBA、SMT、PCB是什么?
1、PCB中文名称有电路板、线路板、印制电路板等几种称呼,PCB是用来支撑电子元器件,并提供线路,使电子元器件之间可以形成一个完整的电路。

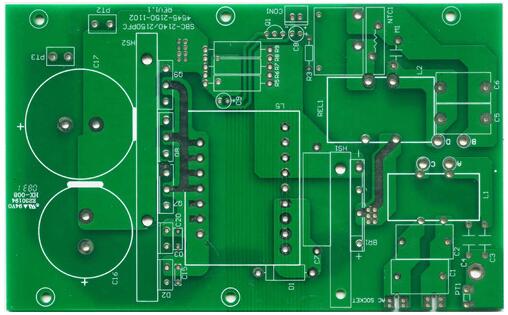

这是电路板空板
2、SMT是目前流行的一种工艺技术,通过一道道工序将电子元器件贴装在PCB空板上,又称表面贴装技术。

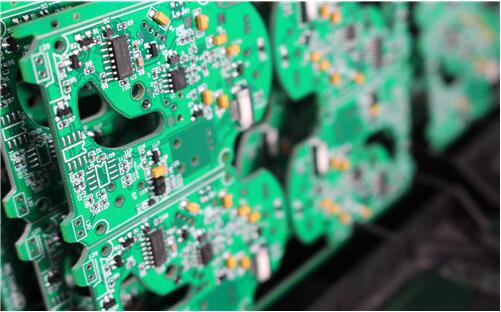

SMT贴装之后的成品
3、PCBA是指经过原材料采购,然后在进行SMT贴片,DIP插件,测试以及成品组装等一站式服务的加工制程。

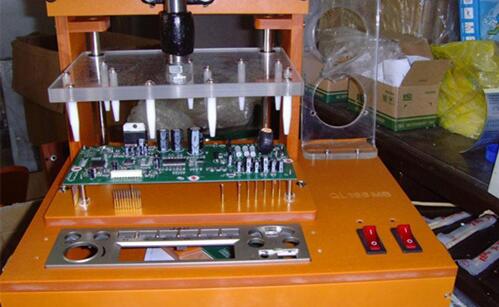

ICT在线测试
二、PCBA、SMT、PCB三者之间的区别
1、PCB又称电路板,是SMT加工时必备的原材料,只是一个半成品。
2、SMT是一种电路板组装技术,通过把PCB基板买回来,通过技术把元器件贴装再PCB上,是目前最流行的工艺技术。
3、PCBA则是在SMT的基础上进行完善的一种的加工服务,增加了元器件的采购,和后面的测试和成品组装环节,是为客户提供一条龙服务的服务模式,是未来发展的方向。
一个电子产品的加工完成,它们的顺序应该是这样的PCB→SMT→PCBA,PCB的生产是非常复杂的,SMT则相对简单,PCBA讲究的是一站式服务。
ps:部分图片来源于网络,如有侵权,请联系我们删除
