电路板之WIFI与无线局域网到底有什么不同?
LAN max(加天线)可以达到5KM ,不能比较WIFI。IEEE8021B和8021B是两个不同的标准。IEEE802.11a标准是IEEE802.11b的后续标准,其原始设计是取代802.11b标准。 但是,它不需要许可证即可在2.4 GHz频段工作,但它需要许可才能在5.15-8.825 GHz频段工作。
WLAN定义及特点

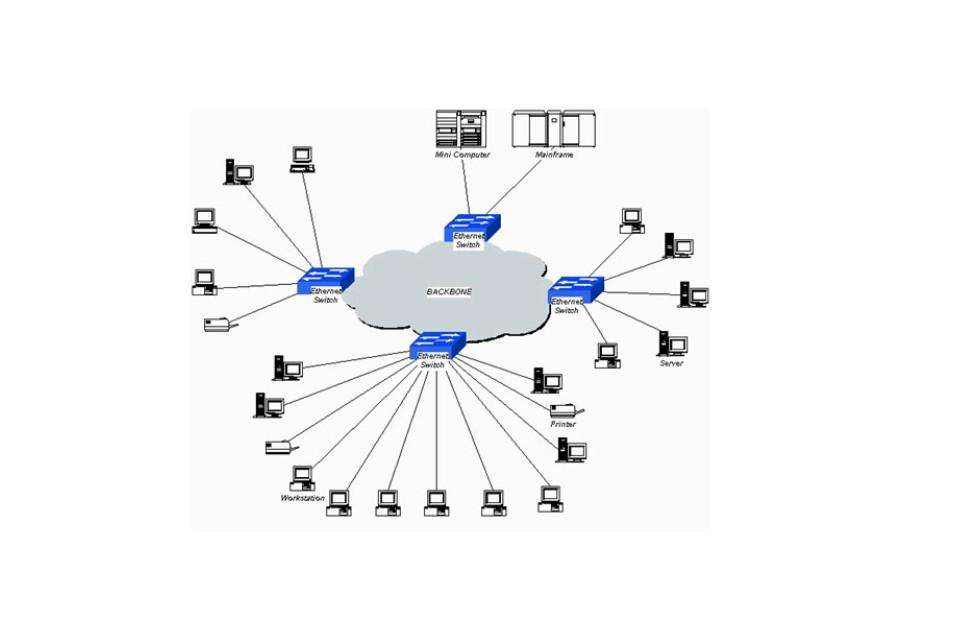

WLAN是无线局域网的缩写,它指的是无线通信技术应用于互连计算机设备,形成可以相互通信并实现资源共享的网络系统。 WLAN的本质特征是,它不是使用通信电缆将计算机连接到网络,而是通过无线方式连接它们,这使得网络的构建和终端的移动更加灵活。

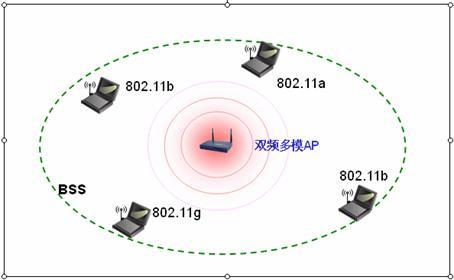

WLAN通信系统作为有线LAN以外的另一种选择一般用在同一座建筑内。WLAN使用ISM(Industrial、Scientific、Medical)无线电广播频段通信。WLAN的802.11a标准使用5GHz频段,支持的最大速度为54Mbps,而802.11b和802.11g标准使用2.4GHz频段,分别支持最大11Mbps和54Mbps的速度。
电路板小编了解到无线局域网与蓝牙技术一样,无线保真属于办公室和家庭使用的相同短距离无线技术。 该技术使用2.4GHz附近的频段,这仍然是目前未获得许可的无线频段。 目前可以使用两种标准,即IEEE802.11a和IEEE802.11b。 由于其自身的优势,该技术受到制造商的青睐。
Wi-Fi定义及特点
Wi-Fi(无线保真的简称)本质上是一种商业认证。 Wi-Fi认证产品符合IEEE 802.11b无线网络标准,它是目前使用最广泛的WLAN标准。使用的频段是2.4 GHz。 IEEE 802.11b无线网络规范是IEEE 802.11网络规范的变体。
最大带宽为11 Mbps,在信号或干扰较弱的情况下,带宽可以调整为5.5 Mbps,2 Mbps和1 Mbps。带宽的自动调整有效地保证了网络的稳定性和可靠性。

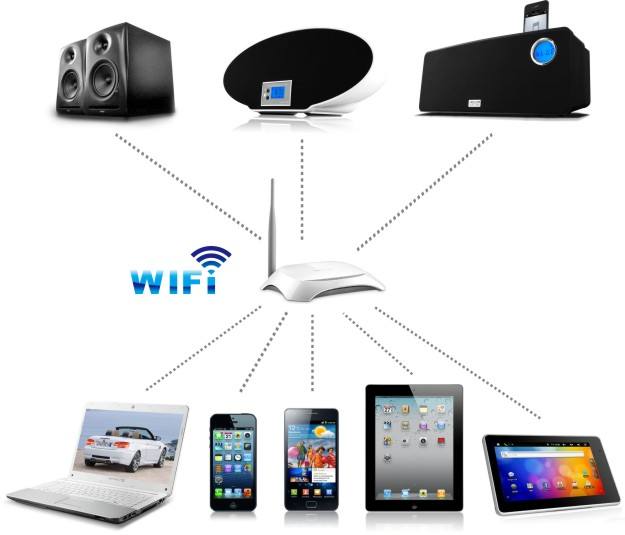

与蓝牙一样,Wi-Fi属于办公室和家庭使用的相同短距离无线技术,Wi-Fi覆盖面积约300英尺(约90米),不用说,办公室可用于较小的建筑物。Wi-Fi是一种可以无线连接个人计算机,手持设备(如PDA,移动电话)等终端的技术。目的是改善基于IEEE 802.11标准的无线网络产品之间的互操作性。目前,人们通常将Wi-Fi与IEEE 802.11混淆。它甚至将Wi-Fi等同于无线国际网路。
Wi-Fi和WLAN的关系
Wi-Fi包含于无线局域网中,发射信号的功率不同,覆盖范围不同。事实上Wi-Fi就是WLANA(无线局域网联盟)的一个商标,该商标仅保障使用该商标的商品互相之间可以合作,与标准本身实际上没有关系,但因为WIFI主要采用802.11b协议,因此人们逐渐习惯用Wi-Fi来称呼802.11b协议。
从包含关系上来说,Wi-Fi是WLAN的一个标准,Wi-Fi包含于WLAN中,属于采用WLAN协议中的一项新技术。Wi-Fi的覆盖范围则可达300英尺左右(约合90米),WLAN最大(加天线)可以到5KM。
无线电波的覆盖范围广,基于蓝牙技术的电波覆盖范围非常小,半径大约只有50英尺左右约合15米,而Wi-Fi的半径则可达300英尺左右约合90米。不过随着Wi-Fi技术的发展,Wi-Fi信号未来覆盖的范围将更宽。
