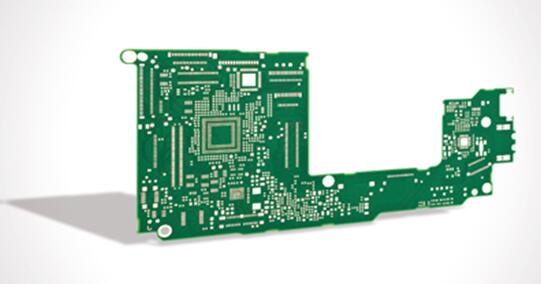

高密度互连任意层HDI板产品
HDI板产品信息
所有层为交错与堆叠式铜填充激光通孔
每面高达14层,6层为高密度互连积层
无卤素基材料 (中等至高等TG)=
镀边技术,保护空间优化与组装
技术数据单
Capabilities |
Standard Production |
Advanced Production |
---|---|---|
Layer Count / Technology |
4 - 12 Layers |
4 - 14 Layers |
PCB Thickness Range |
0,3- 1,2 mm |
0,3 - 1,4 mm |
Build up Technology |
ANY LAYER Microvias copper filled |
ANY LAYER Microvias copper filled |
Min. Laser drill Diameter |
110 µm |
80 µm |
Laser Technology |
CO2 direct drilling (UV/CO2) |
CO2 direct drilling (UV/CO2) |
Materials |
FR4 / FR4 halogen reduced |
FR4 / FR4 halogen reduced |
Glass Transition Temperature |
105°C / 140°C / 170°C |
105°C / 140°C / 170°C |
Standard glass cloth |
106 / 1080 / 2116 / 1501 / 7628 |
1037 / 106 / 1080 / 2116 / 1501 / 7628 |
Copper thickness |
12 µm / 18µm |
9µm / 12µm / 18µm |
Copper Plating Holes |
20 µm (25 µm) |
13 µm / 20 µm / 25 µm |
Min. Line / Spacing |
75µm / 75µm |
50µm / 50µm |
Soldermask Registration |
+/- 38 µm (Photoimageable) |
+/- 25 µm (Photoimageable) |
Min. Soldermask Dam |
70 µm |
60 µm |
Soldermask Color |
green / white / black / red / blue |
green / white / black / red / blue |
Max. PCB Size |
575 mm x 500 mm |
575 mm x 500 mm |
Production Panel |
609,6 mm x 530 mm |
609,6 mm x 530 mm |
Min. Annular Ring |
125 µm |
100 µm |
smallest drill |
0,28 mm |
0,15 mm |
smalles Routing bit |
0,8 mm |
0,8 mm |
Surfaces |
OSP / HAL Lead Free / Immersion Tin |
OSP / HAL Lead Free / Immersion Tin |
Scoring |
Yes |
Yes |
ID print |
White |
White |
Blue Mask & Carbon print |
Yes |
Yes |
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
通讯手机HDI
-
-
型号:GHS08K03479A0
阶数:8层二阶
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金+OSP
通讯手机HDI
-
-
型号:GHS06C03294A0
阶数:6层二阶
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金
通讯模块HDI
-
-
型号:GHS04K03404A0
阶数:4层一阶+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小线宽:0.076mm
最小线距:0.076mm
最小孔径:0.1mm
表面处理:沉金+OSP
5G模块PCB
P1.5显示屏HDI
-
-
型号:GHS04C03605A0
层数:4层一阶
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.13mm
最小线距:0.097mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:灯窝间距:P1.5
P2.571显示屏HDI
-
-
型号:GHS04C03429A0
阶层:4层一阶
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.152mm
最小线距:0.152mm
表面处理:沉金
外形公差:+/-0.15mm(板内无定位孔)
特殊要求:控深钻帽子电镀间距:P2.571
P1.9显示屏HDI
-
-
型号:GHM08C03113A0
阶层:8层一阶
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.127mm
最小线距:0.127mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:控深钻间距:P1.9
P1.923显示屏HDI
