电路板厂之太阳能延时摄影机，带你领略四季的变换
我们一定都在电视或者网站上看到过川流不息的公路、一朵花从盛开到凋零、或者从日出到日落的变化，而这样的拍摄手法就叫做“延时摄影”。延时摄影将目标或者环境缓慢的变化，将长时间拍摄的视频压缩到几分钟或者几秒钟的视频内，能够展现出一种平时用肉眼无法看到的奇异景象。接下来，电路板厂小编来和大家分享一款太阳能延时摄影机。

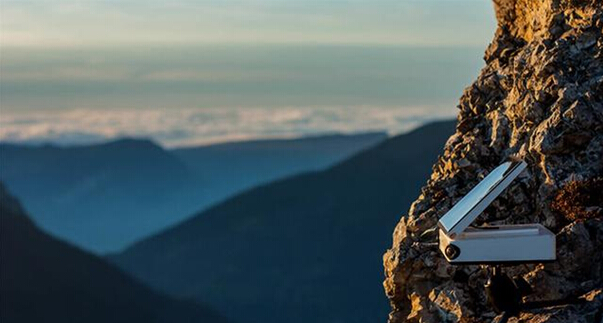

首先，这款摄像机一口气解决了传统延时摄影机的三大难题：续航时间短、存储空间有限以及后期制作复杂。它采用了太阳能供电的方式，机身上盖就是一块可旋转的太阳能电池板，一次充满电之后可以保证连续一周每10分钟拍摄一张照片，并且可以保证电量自给自足。

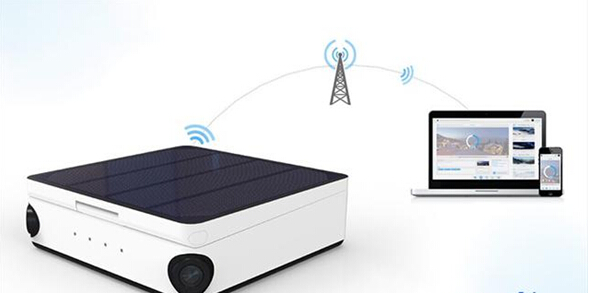

其次，这款摄像机还支持Wi-Fi、蓝牙或数据网络连接，可以将拍摄的素材直接上传到云端。也就是说，如果在联网状态下，Tikee可以无限制拍摄。如果外部条件不允许联网的话，那么Tikee还最大支持128GB的SD卡扩展，支持连续9个月每5分钟拍摄一张照片。
最近，拍摄素材的后期制作可以直接通过PC或智能手机App访问云端存储服务器进行编辑，可以保存成1080p/30fps质量的影像视频。

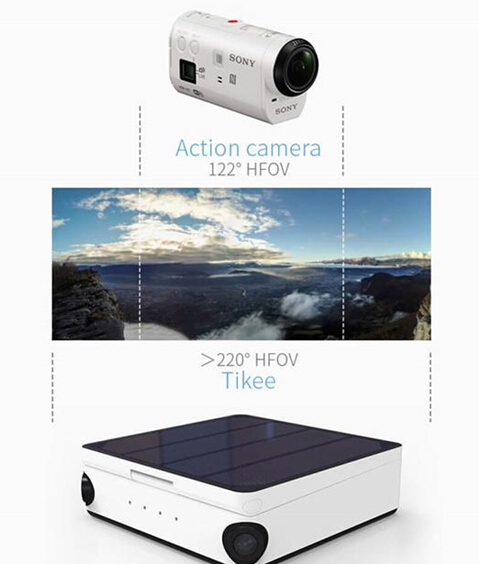

值得电路板厂小编一提的是，这款摄像机本身的拍照参数也非常出色，它具备220度的广角视野和1600万像素传感器，同时支持IP54的防护级别。另外在联网状态下它还拥有自动防盗功能，一旦有人移动位置就会自动报警，并且通过网络实时追踪设备的位置。
ps:部分图片来源于网络，如有侵权，请联系我们删除
