线路板厂之指纹识别真的安全吗?
指纹解锁、指纹支付很显然已经成为智能界装X新功能,免去了输入密码的烦琐、还能让你的手机只属于你一人。然而线路板厂小编想问,指纹识别真的安全吗?
据说,大触们用了15分钟不到的时间,道具仅是一台普通的喷墨打印机、特制的AgIC导电银墨水和特殊相纸,就成功破解了手机指纹。
制作首先要对指纹进行扫描,对扫描出的图片调整一下,使指纹清晰可见;接着用上面的设备和材料把指纹像A4纸一样打印出来,一枚伪造“纸纹”就搞掂了。
测试人员已经成功解锁了三星Galaxy S6 和华为荣耀7。据他们披露,wuli三星手机最容易解锁了。

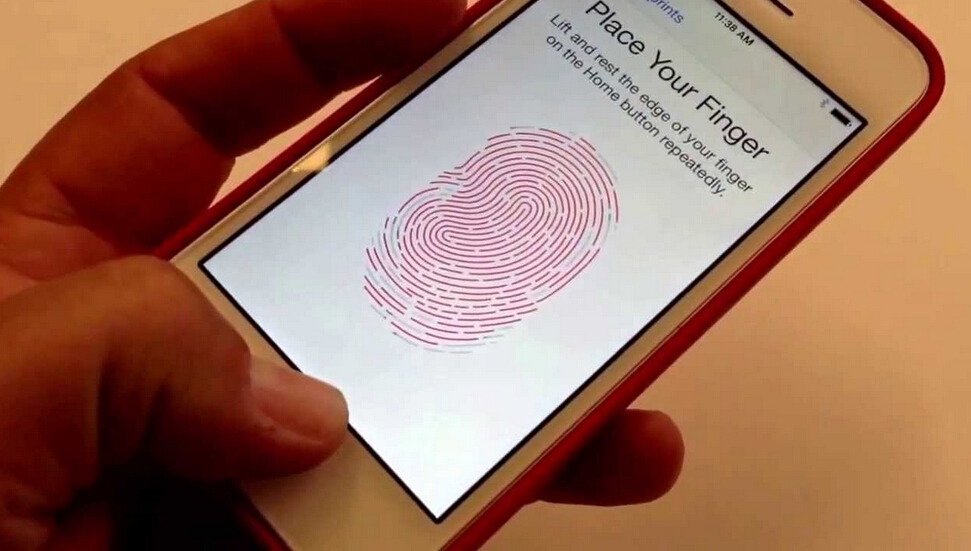

此时果粉们激动了,苹果的指纹识别肯定是攻不可破的。然而,小伙伴们想多了,早在今年MWC世界通讯大会上,指纹识别技术公司Vkansee仅用一小块黏土(小孩玩的那种)就把一台iPhone的Touch ID给破解了。Vkansee公司总裁Jason Chaikin向在场的记者进行了现场展示。
各位果粉想测试 Touch ID 的童鞋可以试试,其实那些指纹解锁都没绝对安全!而制作一个指纹黏土也十分简单。
首先挤一圈牙科所用的石膏材料,然后把手指放上去压出指纹,等其固定成型。接着把黏土在模型上一压,你的指纹就出来了。
不知道看了这篇资讯之后,有多少童鞋像线路板厂小编一样,默默把APPLE PAY关掉的?
ps:部分图片来源于网络,如有侵权,请联系我们删除
