HDI电路板电镀中4种特殊的电镀办法

文章来源:作者:梁波静 查看手机网址
扫一扫!
扫一扫!
人气:4853发布日期:2019-04-20 03:34【

  HDI线路板厂家常常需求将稀有金属镀在板边衔接器、板边突出接点或金手指上以提供较低的接触电阻和较高的耐磨性,该技术称为指排式电镀或突出局部电镀。常将金镀在内层镀层为镍的板边衔接器突出触头上,金手指或板边突出局部采用手工或自动电镀技术,目前接触插头或金手指上的镀金已被镀铑、镀铅所替代。

第一种,指排式电镀

  常常需求将稀有金属镀在板边衔接器、板边突出接点或金手指上以提供较低的接触电阻和较高的耐磨性,该技术称为指排式电镀或突出局部电镀。常将金镀在内层镀层为镍的板边衔接器突出触头上,金手指或板边突出局部采用手工或自动电镀技术,目前接触插头或金手指上的镀金已被镀姥、镀铅、镀钮所替代。其工艺如下所述:

  1)剥除涂层去除突出触点上的锡或锡-铅涂层

  2) 清洗水漂洗

  3) 擦洗用研磨剂擦洗

  4) 活化漫没在10% 的硫酸中

  5) 在突出触头上镀镍厚度为4 -5μm

  6) 清洗去除矿物质水

  7) 金浸透溶液处置

  8) 镀金

  9) 清洗

  10) 烘干

第二种,通孔电镀

  有多种办法能够在基板钻孔的孔壁上树立一层符合请求的电镀层,这在工业应用中称为孔壁活化,其印制电路商用消费过程需求多个中间贮槽,每个贮槽都有其本身的控制和养护请求。通孔电镀是钻孔制造过程的后续必要制造过程,当钻头钻过铜箔及其下面的基板时,产生的热量使构成大多数基板基体的绝缘合成树脂凝结,凝结的树脂及其他钻孔碎片堆积在孔洞四周,涂敷在铜箔中新暴显露的孔壁上,事实上这对后续的电镀外表是有害的。凝结的树脂还会在基板孔壁上残留下一层热轴,它关于大多数活化剂都表现出了不良的粘着性,这就需求开发一类相似去污渍和回蚀化学作用的技术。

  更合适印制电路板原型制造的一种办法是运用一种特别设计的低粘度的油墨,用来在每个通孔内壁上构成高粘着性、高导电性的覆膜。这样就不用运用多个化学处置过程,仅需一个应用步骤,随后停止热固化,就能够在一切的孔壁内侧构成连续的覆膜,它不需求进一步处置就能够直接电镀。这种油墨是一种基于树脂的物质,它具有很激烈的粘着性,能够毫不费力的粘接在大多数热抛光的孔壁上,这样就消弭了回蚀这一步骤。

第三种,卷轮连动式选择镀

  电子元器件的引脚和插针,例如衔接器、集成电路、晶体管和柔性印制电路等都是采用选择镀来取得良好的接触电阻和抗腐蚀性的。这种电镀办法能够采用手工方式,也能够采用自动方式,单独的对每一个插针停止选择镀十分昂贵,故必需采用批量焊接。通常,将辗平成所需厚度的金属箔的两端停止冲切,采用化学或机械的办法停止清洁,然后有选择的采用像镍、金、银、铑、钮或锡镍合金、铜镍合金、镍铅合金等停止连续电镀。在选择镀这一电镀办法,首先在金属铜箔板不需求电镀的局部覆上一层阻剂膜,只在选定的铜箔局部停止电镀。

第四种,刷镀

  另外一种选择镀的办法称为"刷镀" 。它是一种电堆积技术,在电镀过程中并不是一切的局部均浸没在电解液中。在这种电镀技术中,只对有限的区域停止电镀,而对其他的局部没有任何影响。通常,将稀有金属镀在印制电路板上所选择的局部,例如像板边衔接器等区域。刷镀在电子组装车间中维修废弃PCB时运用得更多。将一个特殊的阳极(化学反响不生动的阳极,例如石墨)包裹在有吸收才能的资料中(棉花棒) ,用它来将电镀溶液带到所需求停止电镀的中央。

ps:部分图片来源于网络,如有侵权,请联系我们删除

我要评论:
内容:
(内容最多500个汉字,1000个字符)
验证码:

此文关键字: HDI| PCB| 电路板

最新产品

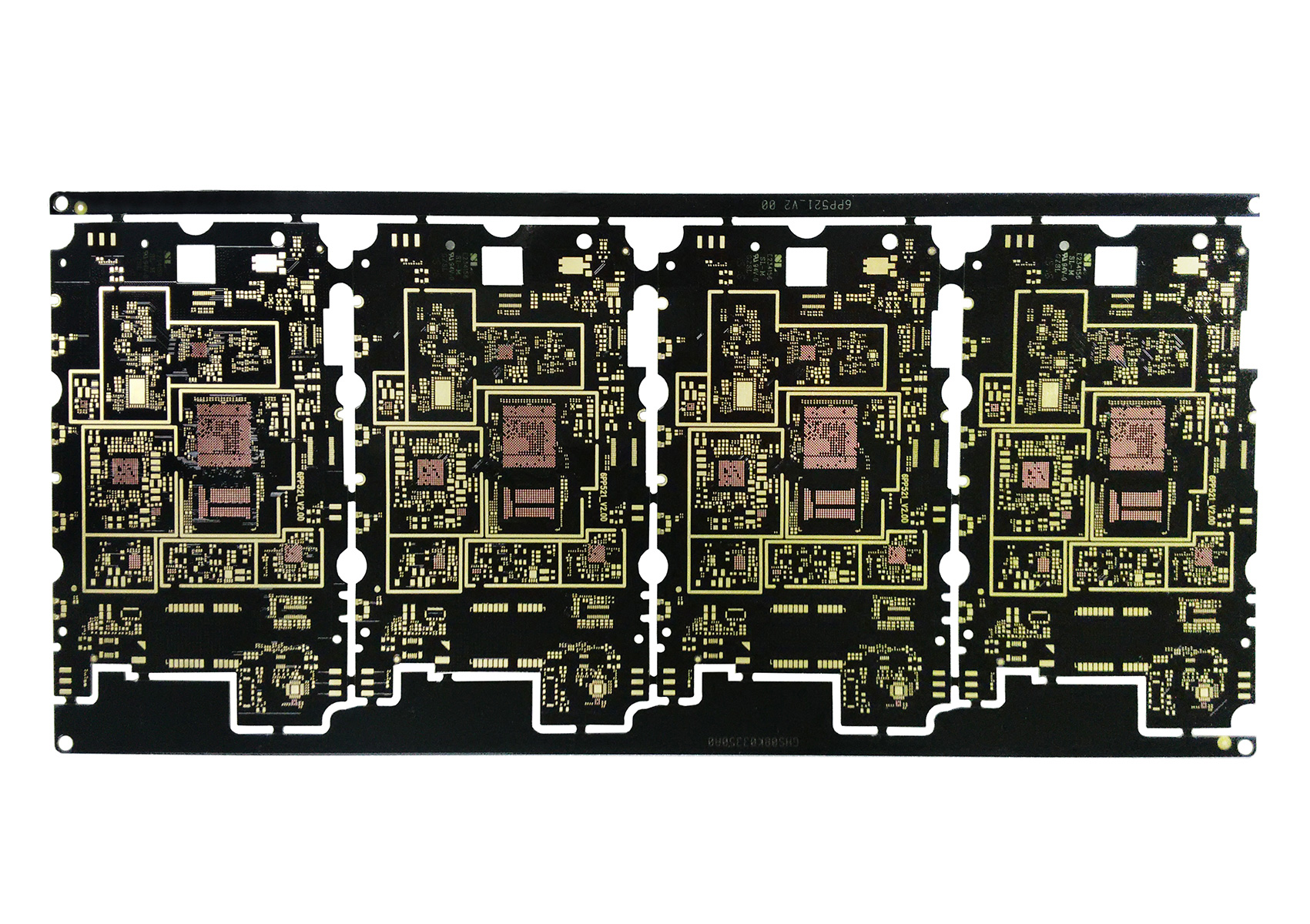

通讯手机HDI
