深入解析：什么是汽车软硬结合板

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：242发布日期：2025-01-07 10:06【大中小】

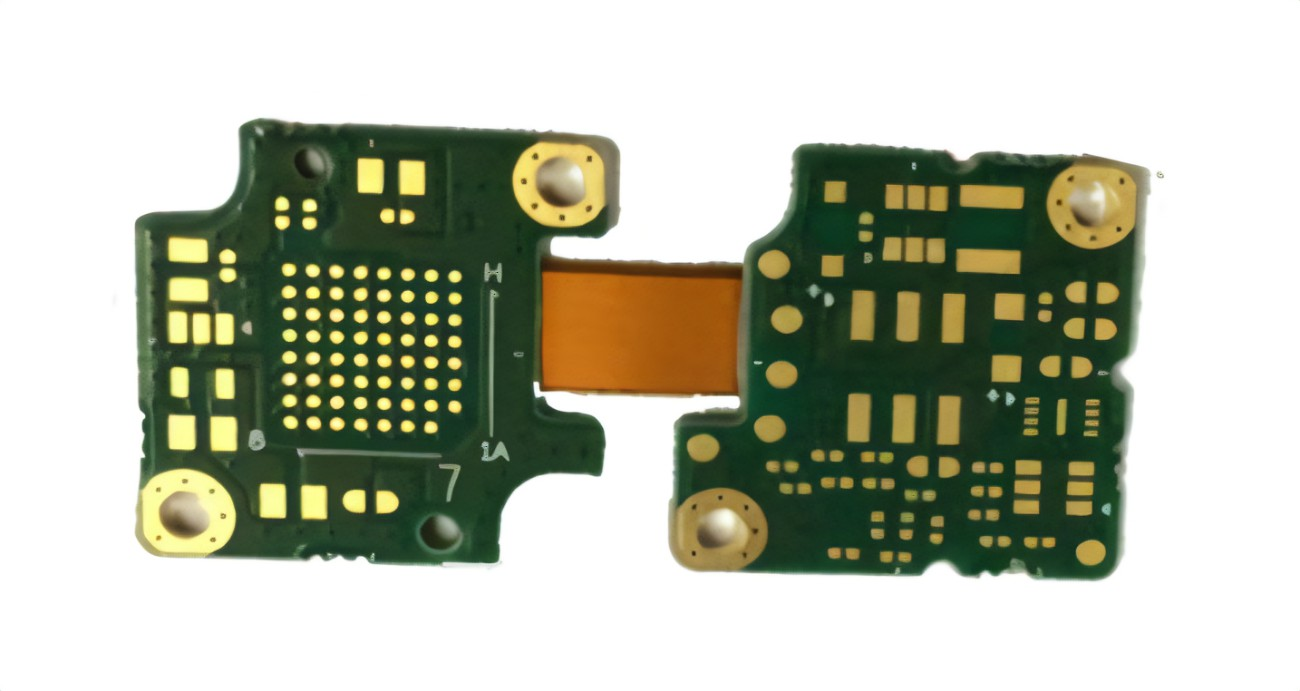

汽车软硬结合板，简单来说，是将柔性电路板和刚性电路板通过特定的工艺结合在一起，形成一个具有多种特性的电路板。柔性电路板部分采用柔性基材，如聚酰亚胺（PI），具有良好的柔韧性，能够在一定范围内弯曲、折叠，适应汽车内部复杂的空间布局；刚性电路板部分则采用传统的刚性基材，如玻璃纤维环氧树脂，提供稳定的支撑和电气连接。这种结合方式充分发挥了柔性电路板和刚性电路板的优势，既满足了汽车电子设备对空间利用的灵活性要求，又保证了电路的稳定性和可靠性。

软硬结合板的生产流程相对复杂，需要同时具备FPC和PCB的生产设备。首先，由电子工程师根据需求画出软性结合板的线路与外形，然后经过CAM工程师对相关文件进行处理、规划，分别安排FPC产线和PCB产线进行生产。两款软板与硬板生产完成后，按照电子工程师的规划要求，将FPC与PCB经过压合机无缝压合，再经过一系列细节环节，最终制成软硬结合板。

汽车刚柔板的应用领域

汽车软硬结合板在汽车电子系统中有着广泛的应用，主要包括以下几个方面：

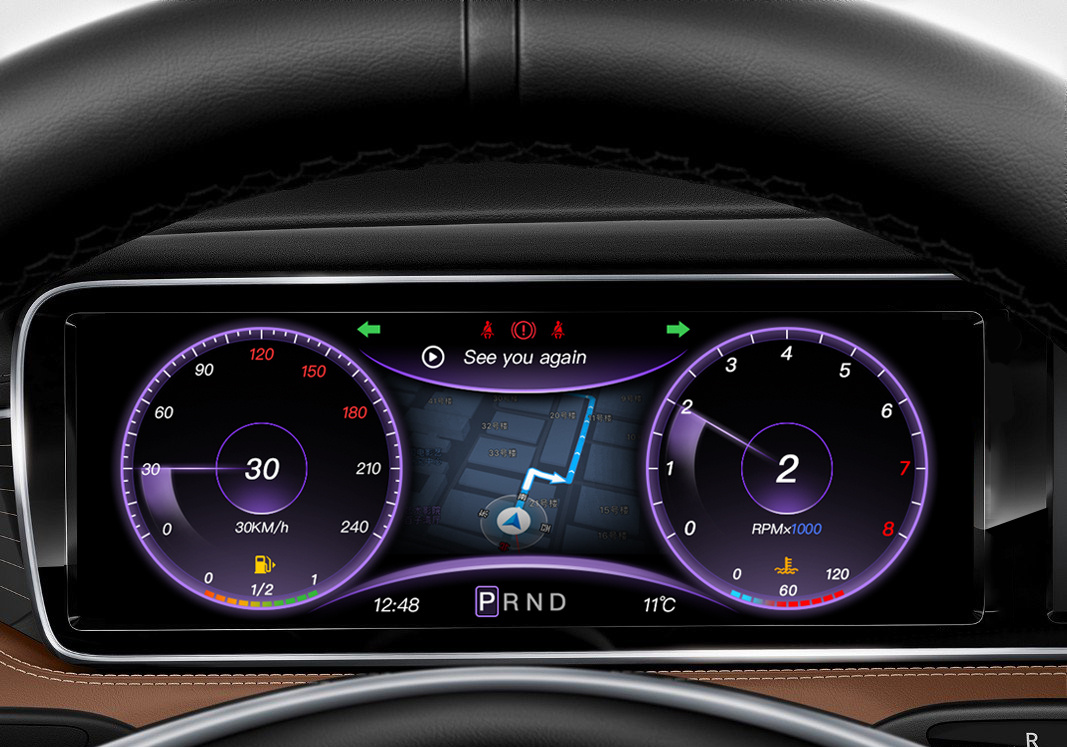

汽车仪表盘：汽车仪表盘是汽车电子系统的重要组成部分，它需要显示各种车辆信息，如车速、转速、油耗等。汽车软硬结合板可以将仪表盘上的各种电子元件集成在一起，实现仪表盘的智能化和数字化设计。
