HDI板厂揭秘小米5的7项黑科技!
为发烧而生的小米,昨天迎来了很轻狠快的全新米5亮相。青春叛逆的我们,曾经都是资深的米粉,亲民的价格、大方的外观、用户的口碑,当然,也少不了大众的吐槽。听说,全新的小米5注入了7项黑科技。HDI板厂小编真想一睹为快!
1.3D陶瓷机身
据说,小米5尊享版采用微晶锆纳米3D陶瓷机身。如果你像HDI板小编一样觉得,陶瓷是一碰就碎的,辣么你就错了。相比玻璃材质,陶瓷的成本更高,硬度也会更高。想想以前被摔得七零八落的小米3,选择小米5的用户们只能庆幸幸福来得太突然。
2.骁龙820处理器

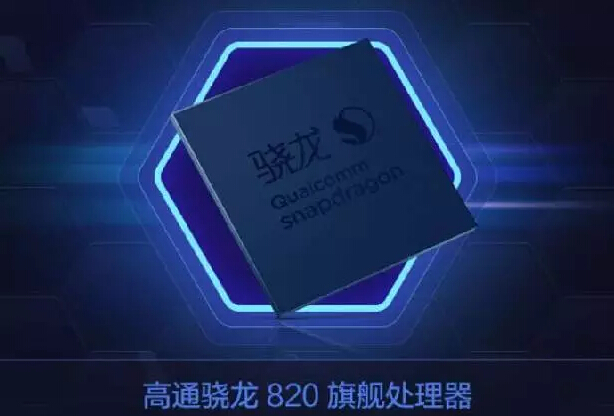

骁龙820处理器,光听名字就惊了一惊。据说这个霸气的处理器能让小米5的CPU性能比上一代提升1倍,图像处理性能提升40%,开应用、抢红包、玩游戏快的有点狠。
3.4轴光学防抖相机
据说,女生选手机,除了看外观,还有一项无法忽略的功能需要考验,那便是像素。不得不说,为了迎合晒图党的需求,现在的智能手机像素都动不动1300百万,然而能防抖的没几款。
因而小米5的4轴光学防抖技术就脱颖而出了,它比一般手机2轴防抖效果更佳,阳光、暗光、运动、单手,都能稳定记录,清晰成像。

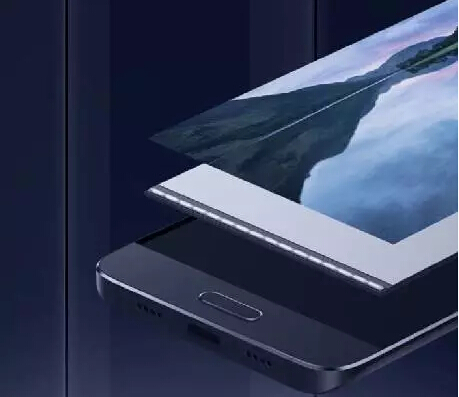

4.16 颗灯省电高亮屏幕
屏幕深度定制,在仅有5.15英寸屏幕上精密排布16颗LED灯珠,亮度提升30%,色彩依旧鲜艳。灯光下看起来更通透,阳光下看的更清晰,这才是好屏幕应有的亮度。
5.全功能 NFC

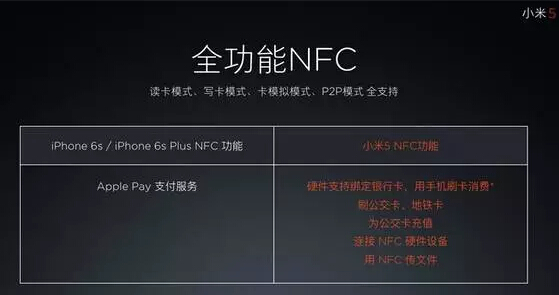

顶着千斤压力的APPLE Pay还在水深火热之中,全新的小米NFC功能又来了,它不仅支持绑定银行卡,也能对公交卡进行充值和模拟,还可连接其他NFC硬件设备。HDI板厂小编不知哪一个会成功呢?

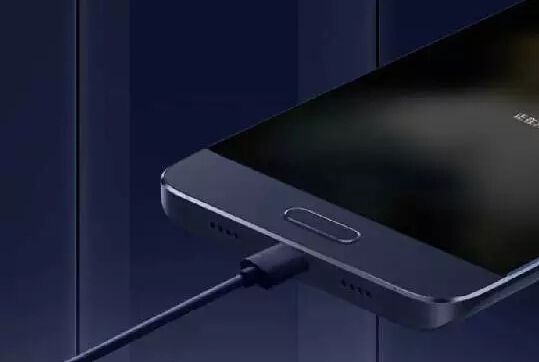

6.快充 3.0
智能手机的电池续航能力一直是业界深入研究的问题,从“充电5分钟,通话2小时的OPPO”到“快充3.0的小米5”,续航能力一直在改善。据说小米5的充电速度比上一代快了20%,这意味着只要充电10分钟,小米5的电量就能让你畅聊4小时微信。HDI板厂小编表示好期待~
7.UFS 2.0 闪存

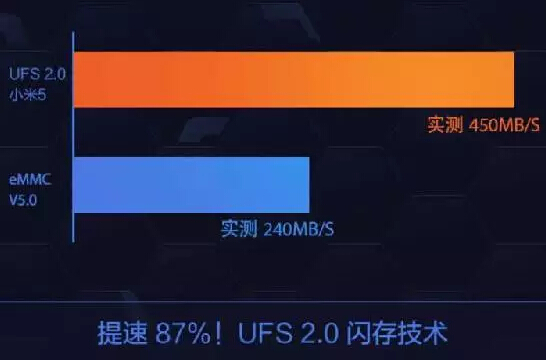

闪存技术提升让手机加载速度更快,小米5采用的下一代UFS 2.0闪存技术,支持数据同时读写,比上一代eMMC闪存快了87%。
除了以上几项黑科技,小米还在 MIUI 系统中加入了离线一键换机、手机防丢失以及美颜视频电话等新玩法。
正如广告语所说,“小米5,为想像而来,而又超越想像”。HDI板厂小编祝愿小米5能做出米粉们心目中的模样!
