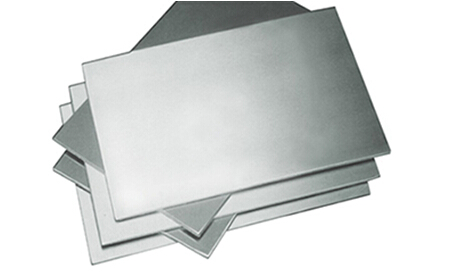

如何指定电路板基材?
选择合适的电路板表面处理及优化设计是确保产品性能优异的重要步骤,但是不是到此为止了呢?不是,您还必须确保电路板厂有指定的材料,且该厂通过UL认证可以使用该材料。要知道,材料的选择多种多样性。凭借专业技术知识,才能够在材料的选择和规格上进行识别。
应该如何指定电路板材料?
建议是,尽量不要指定某一个特定品牌或材料种类,以免最终选择工厂时限制了您的选择。其中的原因是,许多知名品牌材料在线路板生产厂家中有着广泛使用的同时,有些工厂有数个品牌的材料均能达到所要求的材料规格。这时,供货情况以及价格就可能成为使用哪个品牌的决定因素。
这并不意味着您不能指定所知的材料,绝非如此。如果您根据经验知道某种材料适合您的产品,那么您可以列出这种产品,并加上“或同等材料”的附言,这样的话,PCBA加工厂的技术人员和采购团队就会审核各种材料,并向您提供一种能满足功能需要又不影响性能的替代产品。
每一家知名的材料制造商都按IPC 4101(刚性及多层印制电路板的基材规范)进行产品分类,以便用此规格确定性能特征并加以分类,同时详细界定了基材的特征。
ps:部分图片来源于网络,如有侵权,请联系我们删除
