智能座舱的“大脑”:汽车中控线路板的技术演进
随着汽车智能化、网联化的快速发展,智能座舱已成为现代汽车的核心竞争力之一。而作为智能座舱的“大脑”,汽车中控线路板(PCB)的技术演进,正推动着汽车从传统机械装置向智能化终端的转变。本文将从技术发展、设计挑战和未来趋势三个方面,探讨汽车中控线路板的技术演进及其在智能座舱中的关键作用。
汽车中控线路板的技术演进
汽车中控线路板是智能座舱的核心组件,负责连接和控制车载信息娱乐系统、仪表盘、空调系统、驾驶辅助系统等功能模块。其技术演进主要经历了以下几个阶段:
传统阶段:早期的汽车中控线路板主要用于简单的电路连接,功能单一,设计较为基础,通常采用单层或双层板结构,以满足基本的电气连接需求。
集成化阶段:随着车载电子设备的增多,中控线路板逐渐向多层板发展,通过高密度布线和集成化设计,支持更多功能的实现,如导航、音频控制和车载通信等。
智能化阶段:在智能座舱的推动下,中控线路板进一步向高密度互联(HDI)和柔性设计发展,支持高性能处理器、大尺寸触摸屏、语音识别和人工智能算法的运行,成为智能座舱的“大脑”。
汽车中控线路板的设计挑战
汽车中控PCB的设计需要满足高性能、高可靠性和复杂功能集成的要求,同时还要适应严苛的车载环境。以下是其主要设计挑战:
高密度布线:智能座舱集成了大量电子设备,如高清显示屏、传感器、通信模块等,要求中控线路板具备高密度布线能力。通过HDI技术和盲埋孔工艺,可以在有限空间内实现复杂电路的连接。
信号完整性:智能座舱中的高频信号传输(如5G通信、高清视频传输)对信号完整性提出了更高要求。中控线路板需要通过优化布线设计、采用高性能基材和屏蔽技术,减少信号衰减和干扰。
热管理:高性能处理器和大功率设备的运行会产生大量热量,要求中控线路板具备良好的散热性能。通过金属基板、散热孔和热界面材料,可以有效降低温度,确保设备稳定运行。
环境适应性:汽车中控线路板需要承受高温、高湿、振动和冲击等严苛环境。通过采用耐高温材料、加强机械结构和进行严格的可靠性测试,可以提高线路板的耐久性。
汽车中控电路板在智能座舱中的应用
汽车中控线路板在智能座舱中扮演着至关重要的角色,主要体现在以下几个方面:
信息娱乐系统:支持高清显示屏、触摸控制和多媒体功能的运行,为用户提供丰富的娱乐体验。
驾驶辅助系统:连接传感器和处理器,实现车道保持、自动泊车和碰撞预警等功能,提升驾驶安全性。
人机交互系统:支持语音识别、手势控制和生物识别技术,为用户提供更智能的交互体验。
车联网系统:通过5G通信模块,实现车辆与云端、其他车辆及基础设施的实时通信,推动智能交通的发展。
PCB厂讲汽车中控线路板作为智能座舱的“大脑”,其技术演进正推动着汽车从传统交通工具向智能化终端的转变。通过高密度布线、高性能设计和智能化技术的应用,中控线路板不仅提升了智能座舱的功能和性能,还为未来汽车的发展提供了无限可能。随着技术的不断进步,汽车中控线路板将继续引领智能座舱的创新,为用户带来更安全、更舒适、更智能的出行体验。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品

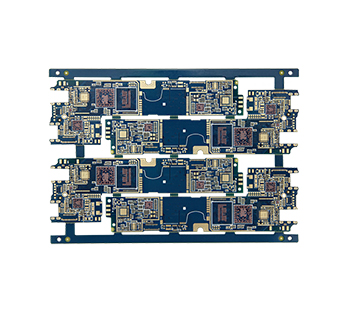

通讯手机HDI
-
-
