PCB厂资讯分享:电池无罪?三星Note7起火可能是曲屏设计造成的
三星召回Galaxy Note 7,这对于买了Note7而用得不畅快的人来说,无疑是个好消息。毕竟三星爆炸的新闻已经传得沸沸扬扬了。那么,Note7手机起火,究竟是不是电池的原因呢?下面请随PCB厂小编一起来了解一下!
最开始时,有人认为三星子公司三星SDI(Samsung SDI)是罪魁祸首,它生产的电池不安全,毕竟三星爆炸不是一回两回了。后来三星转用中国ATL的电池,当三星将安全的Note 7送给忠诚的用户,结果再次起火。新的Note 7设备不只存在过热风险,而且在过热时没有任何警告。韩国媒体报道称,手机起火似乎是设计造成的。
韩国SBS电视台用显微镜观察了三星SDI和中国ATL的电池,发现三星电池的隔离板离电池块的边缘太近了,在压力之下电池会压缩,结果造成正负极短路。9月时,三星曾经在报告中表示,这正是电池起火的原因。
下图是三星SDI电池和中国ATL电池的对比,考虑到新的Note 7安装了ATL电池,隔离板的问题应该已经解决。

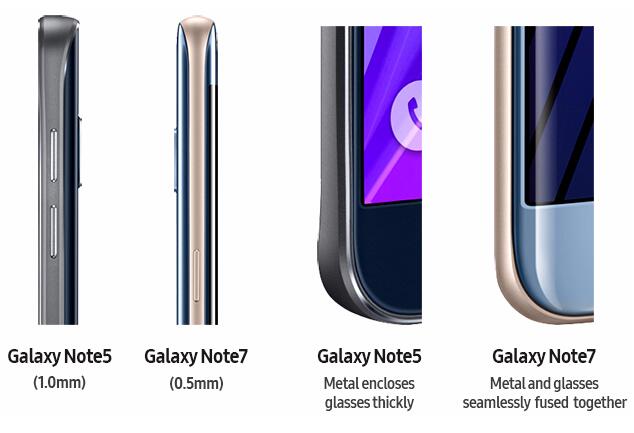

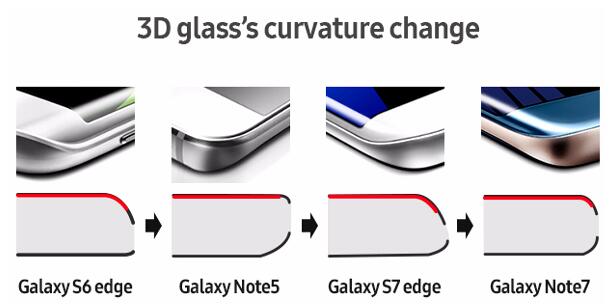

为什么新的手机还会起火呢?PCB厂小编觉得,可能是因为Galaxy Note 7设计造成的。三星曾经为Note 7的对称设计感到自豪,玻璃完全覆盖了手机的前部和后部面板,虽然看起来很漂亮,但是可能会给内部电池带来太多的压力。
2011年推出的一代Note手机只有5.3英寸, Note 7更窄,安装了7000系列铝合金,这种铝合金的硬度比Galaxy S7 Edge采用的铝合金硬了1.3倍,正因如此,高度密封的Note 7承受了很大的压力。加上Galaxy Note 7的密封等级达到了IP68标准,可以防水,这一标准使得手机的压力更大。
虽然从理论上看设计可能是手机起火的真正原因,但是事实是否真的如此还需要三星来确认。Galaxy S7 Edge安装了3600毫安电池,手机厚度只有7.7毫米。Galaxy Note 7安装了3500毫安电池,框架厚度7.9毫米,虽然更厚一些,但是比之前的版本更窄一些,三星需要腾出空间安装S-Pen手写笔及其它组件。正因如此,留给电池的空间很小,一旦电池变热,情况就会变得危险,因为散热很困难。
Galaxy Note 7到底因为什么起火?有人认为,电池应该不是原凶,可弯曲设计、充电速度过快可能才是真凶。当然,PCB厂觉得,最终事故造成的原因,还得留待三星自己来确认。
ps:部分图片来源于网络,如有侵权,请联系我们删除
